卫星L波段信号采集存储系统

1.简介

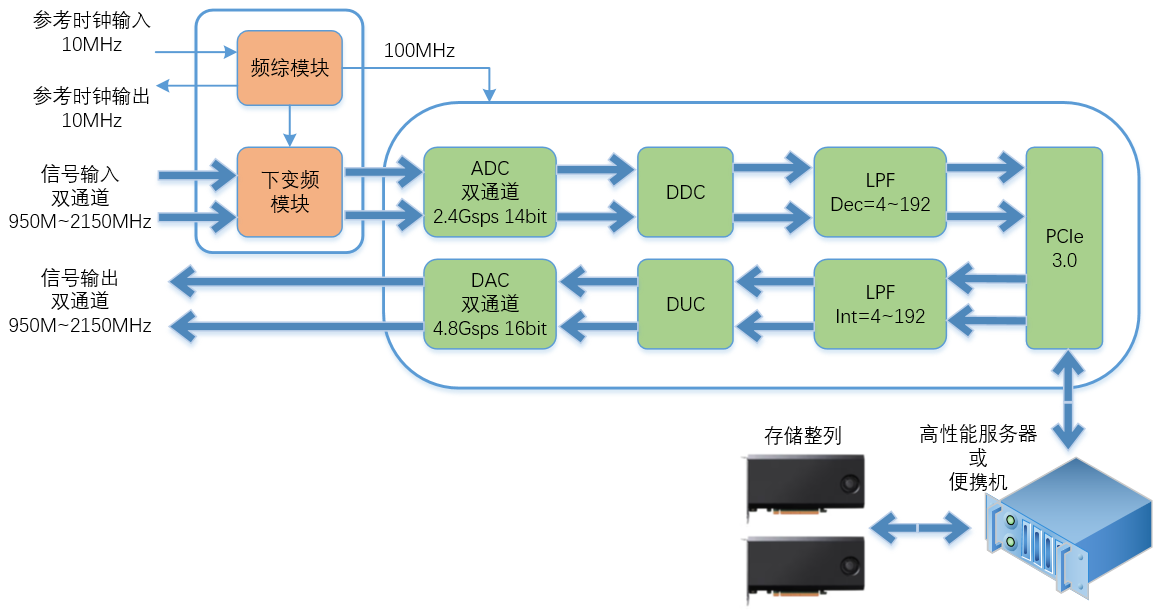

L波段采集回放系统是一套便携式模拟数字采集系统，该系统主要由射频输入模块、中频接收回放模块、FPGA信号处理单元、服务器系统和存储单元等组成。L波段采集回放系统的功能主要用于对950MHz〜2150MHz模拟量射频信号的采集、存储记录与回放；采集与回放信号瞬时带宽高达500MHz。将采集的射频数据通过PCIe接口存储至计算机磁盘阵列，并通过万兆光纤接口发送至本地服务器；除此，可以自定义或把存至本地服务器的数据进行重构播放。本设备主要用于记录试验现场数据并具有类示波器显示能力及数据导出能力，支持长时间不间断采集及事后数据分析和处理。L波段采集回放系统是卫星、雷达等应用的理想工具。

• 釆集通道数：2；
• 釆集信号频率:950MHz 〜2150MHz；
• 釆集信号带宽：500MHz/250MHz/125MHz/40MHz/20MHz/10MHz任意可选；
• 采样位宽：14bit（@信号带宽≤40MHz）；
• 釆集存储容量：16T/32T/64T固态盘；
• 回放通道数 ：2；
• 回放信号频率: 950MHz〜2150MHz；
• 回放信号带宽:500MHz/250MHz/125MHz/40MHz/20MHz/ 10MHz可选；
• 回放位宽:16Bit（@信号带宽≤40MHz)；
• 历史数据归档、图形化显示、检索；
• 提供远程网络控制接口和代码；
• Windows操作系统（也可支持Linux系统）。
• 标准19英寸机架安装。

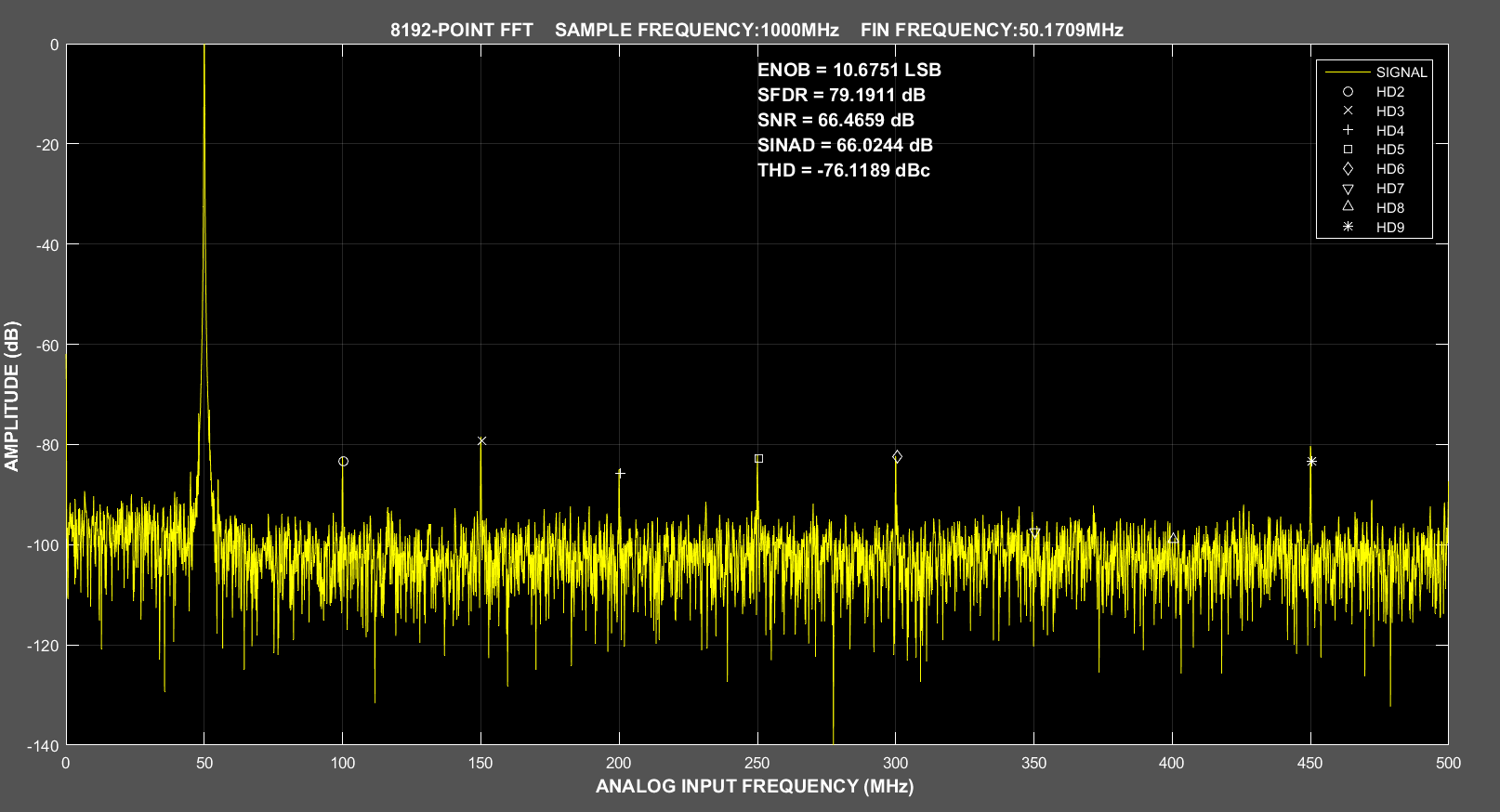

3. 测试数据

4. 软件部分

分层软件架构设计包括：

驱动层，主要给上层应用提供驱动接口，包括打开设备、关闭设备、DMA中断、启动DMA、DMA读、DMA写；

软件接口层，主要给上层应用提供接口调用，包括打开板卡、关闭板卡、初始化板卡、读寄存器、写寄存器；

数据处理层，主要给上层应用提供软件配置功能，包括偏置设置、触发设置、时钟配置、采集模式设置、DMA传输块设置、采样率设置等；

展示层，主要完成时域波形、频域波形的显示功能；

通信控制层，主要完成远程控制、数据传输功能。

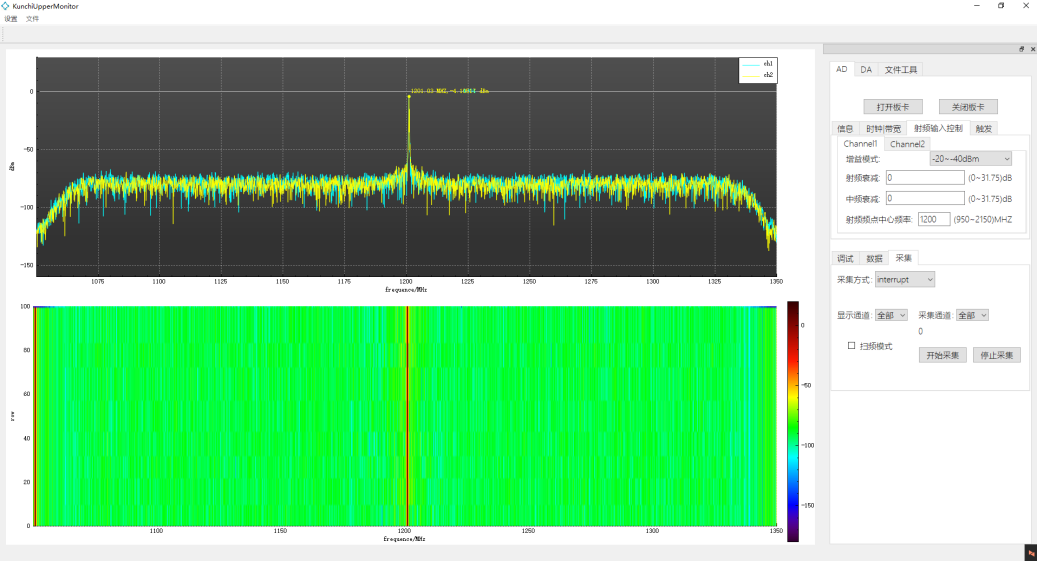

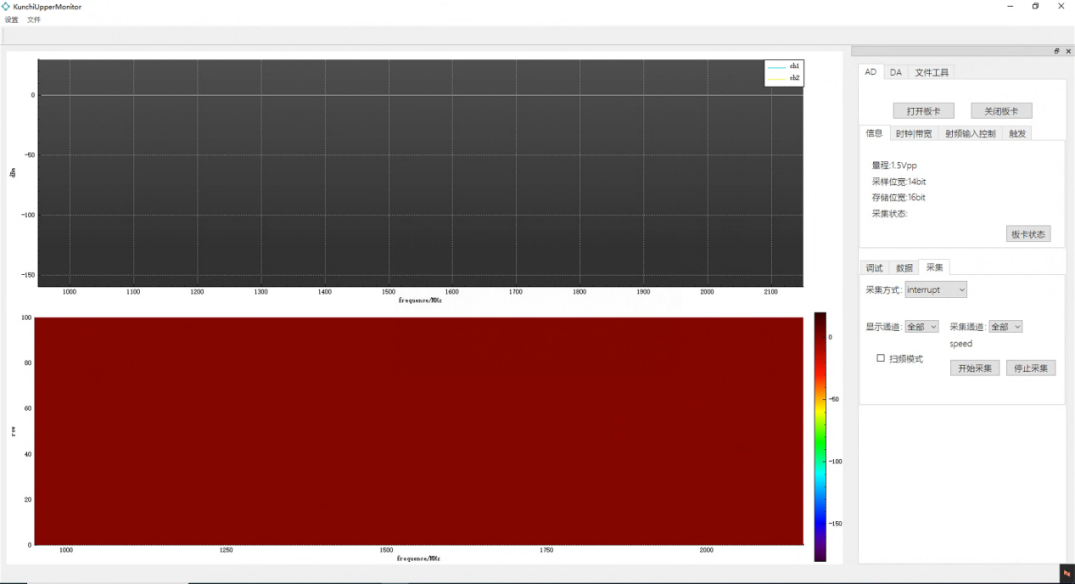

上位机软件界面如下图所示：
