雷电定位系统是近20年来在雷电工程技术领域应用最广泛的雷电监测技术手段。在雷电定位技术及其系统自主研发以及雷电监测网的建设上,中国属起步早、持续性好、已建的监测覆盖区域大、积累监测资料长的雷电监测大国,我国电力系统率先并持续开展了雷电监测,并建有覆盖国土面积大部分的全国雷电监测网。为了总结其经验,全面介绍了我国电网雷电定位系统和雷电监测网的发展概况和现状;详细阐述了我国电网雷电监测技术、水平以及雷电监测网。从雷击故障点快速定位、雷击事故鉴别、雷电参数统计、防雷水平评估和雷电预警5个方面论述了雷电监测网在我国电网中发挥的重要作用,并对今后雷电定位系统和雷电监测网的发展提出了展望。
大气电场仪用置于电场中的导体上产生感应电荷的原理来测量电场强度和方向。
电场仪探头中定子上的感应电荷Q(t)为时间的函数,其值与外界电场强度E成正比:Q(t)=-ε0EA(t)(8.1)
其中ε0为自由空间介电常数,A(t)为定子暴露在电场中的表面积,所以当定子的暴露面积随时间不断变化时,Q(t)为一交变电流信号。由于电场强度与感应电流成比例关系,因此通过测量感应电流流经一个大电阻产生的等效电压值,即可得到外界电场强度值。感应电流流经一个大电阻产生的等效电压值与外界电场强度值之间的比例系数可以通过标定得到。

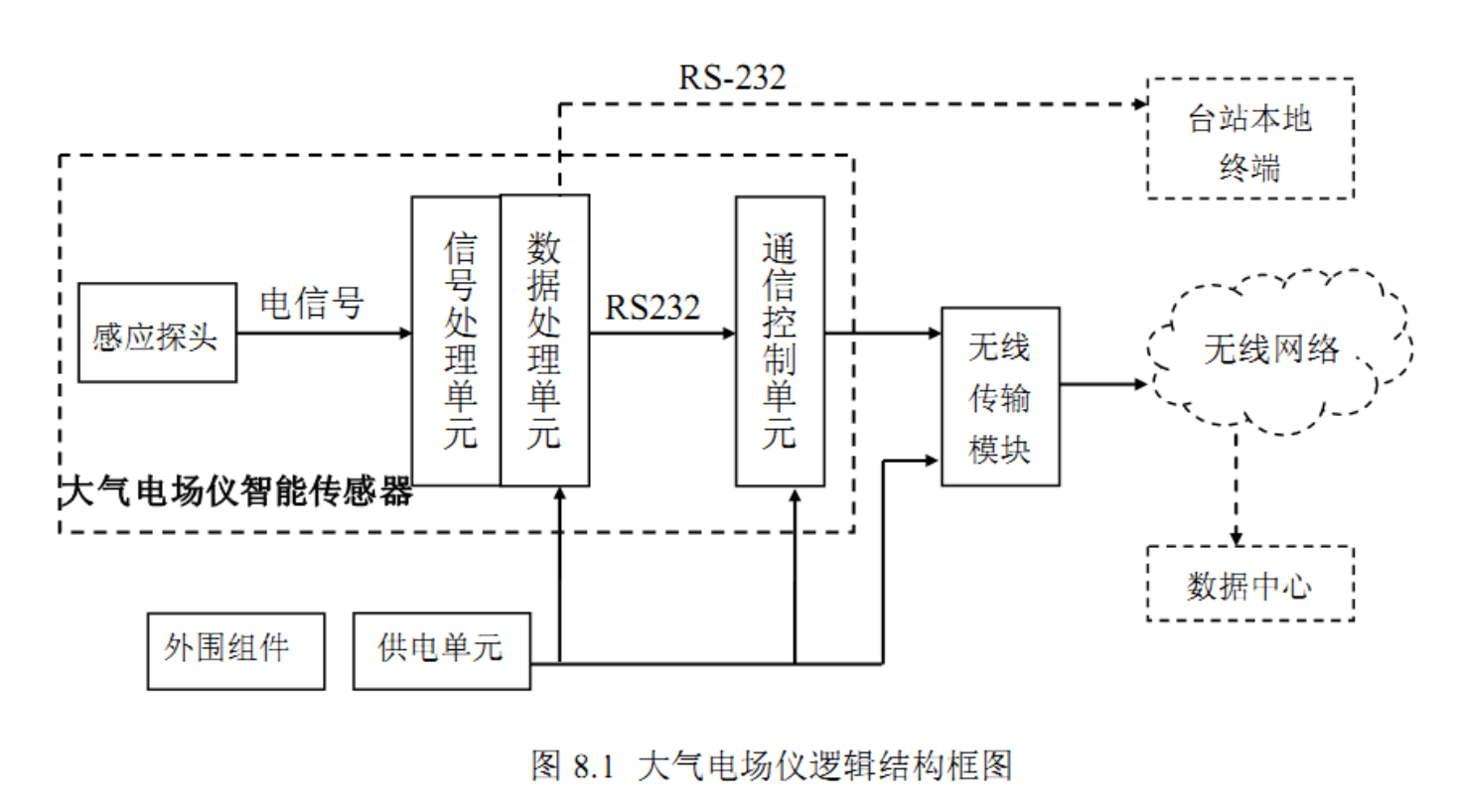

大气电场仪由硬件和软件组成。
硬件包括电场感应探头、处理单元、供电单元、通信控制单元、无线传输模块(选配)及外围组件。软件包括采集软件和业务软件两种。
