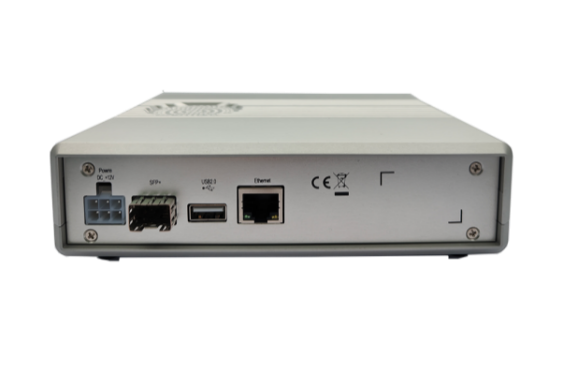

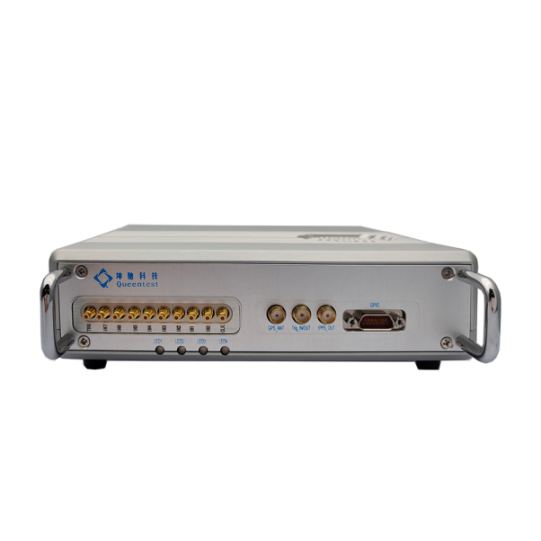

QT2509RF射频收发板卡是一款基于RF IC架构的零中频以太网/光纤总线软件无线平台。可实现双路射频接收、双路射频发送,支持带宽可达200MHz,能够适应不同频段和功率要求,调谐范围75MHz~6GHz。频段可覆盖2G/3G/4G/5G平台应用;可应用于通信、雷达、卫星测试验证、系统构建等场合。
QT2509RF具有2通道接收,2通道发射功能,模拟接收带宽200MHz,板上提供30.72MHz的TCXO作为系统时钟源,提供给高性能PLL,PLL输出的低相噪时钟和同步信号,同时提供给中频收发器和FPGA作为参考,如果需要更精确的时钟源,子卡也可以通过前面板的SSMC连接器,由外部(信号源/频谱仪参考输出等)输入30.72MHz的参考时钟。QT2509RF标配4GB容量、64位宽的DDR3存储器用于缓存采集数据。DDR3读写数据率为1400MHz,能为用户提供不低于10GB/s的数据吞吐率,支持各种采集模式下的数据并发读写。板上支持GPS/北斗授时功能,授时精度优于20ns。QT2509RF使用以太网或者光纤传输协议,与上位机进行数据交换
QT2509RF是小体积、低功耗、宽频段、多通道等优点。基于RFIC处理核心,射频工作频率范围为75MHz至6000MHz,涵盖大部分免执照蜂窝频段。发射最大带宽450MHz,接收最大带宽200MHz,提供2路接收2路发射,发射链路添加射频放大器提高线性度,接收链路添加低噪声放大器可有效的降低输入噪声和提高接收机的灵敏度,提供外供参考时钟输入功能,为用户快速搭建软件无线电平台。

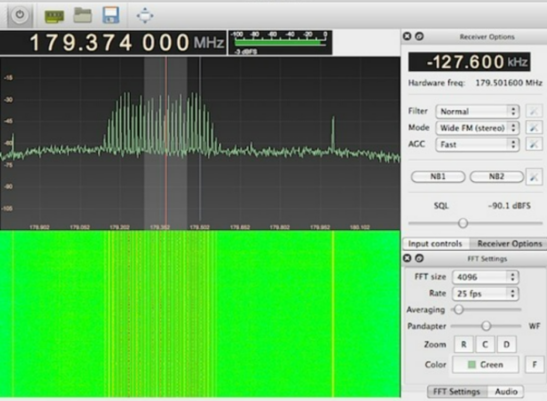

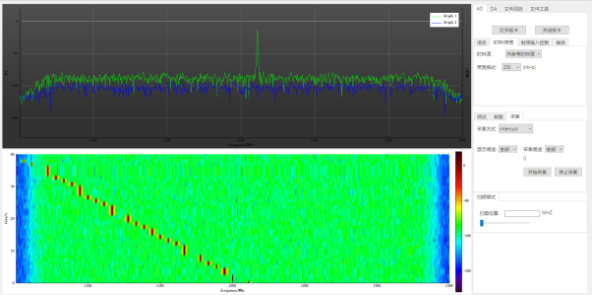

右侧为某用户基于QT2509RF产品搭建的,基于GNU Radio的软件无线电平台。
