高速数据采集专业产商
基于光纤接口的高速数据采集模块，具有高效隔离、长距离传输、远操安装与操控、分布式应用等特点。高速采集模块配备了SFP+光纤接口，采用TCP/IP或UPD协议进行数据传输，数据传输率可达6G bit/s, 与PC间采用点对点数据互传，上行专输数据，下行传输控制命令；随模块自带的API可以自动探测数据采集卡.....
— 可测量多种类型的信号。
— 有板载FPGA实时信号处理能力的高速采集卡。
— 嵌入式低功耗设计，部署灵活方便。

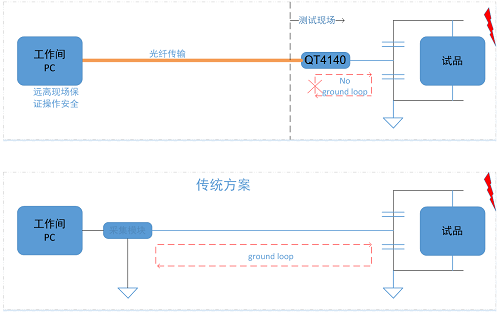

— 采用光纤连接，不受传输距离限制。
— TCP/IP协议确保数据传输安全可靠。
— 提供开放的逻辑开发平台，用户可快速集成应用模块。
— 大容量板载存储器，支持瞬态大数据量采集。
— 以太网极佳的兼容性，使得上位机不受操作系统或者开发语言的限制
— 成熟的开发平台，可缩短开发时间，加快上市速度。

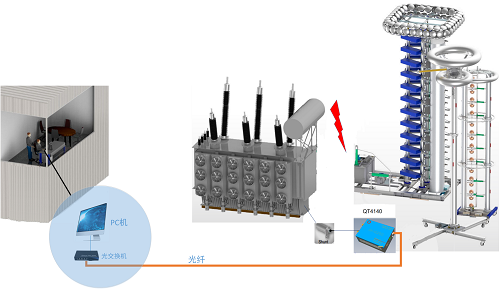

— 高压冲击脉冲测量
— 电力系统测试测量
— 光纤传感系统
— 光电倍增管采集系统
支持windows 7，windows 10 操作系统。
提供数据采集参数（采样率，采样长度，量程等）设置，电源控制，通信，采集数据获取等功能的C API函数库。
QT4140 具备多种采集模式：
— 有限点单次触发采集模式：一次触发启动采集一次，采集数据存储在板载内存上。
— 无限点单次触发采集模式：一次触发启动采集一次，采集数据通过板载内存缓冲后连续不断的上传到计算机主内存中。
— 有限点多次触发采集模式：采集卡被激活后可以接收多次触发，可将板载内存分成多段分别存储这些触发数据；
— 无限点多次触发采集模式：在无限点单次触发采集模式基础上，增加无限次接受触发功能，将每次触发的数据分段源源不断的上传到计算机主内存中。

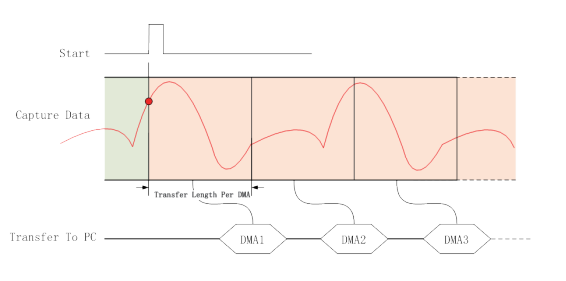

无限点采集模式
该功能将板载内存虚拟为一个大容量 FIFO，允许采集数据由该FIFO 缓冲后连续不断的通过以太网传输到上位机。在 FIFO 模式下，系统会预先设置 FIFO 容量和实时监测 FIFO 状态，并自动启动 DMA 操作，进行数据搬运工作。FIFO 模式工作后，其采集数据长度容许无限长，限制条件为主机的内存容量或硬盘容量。

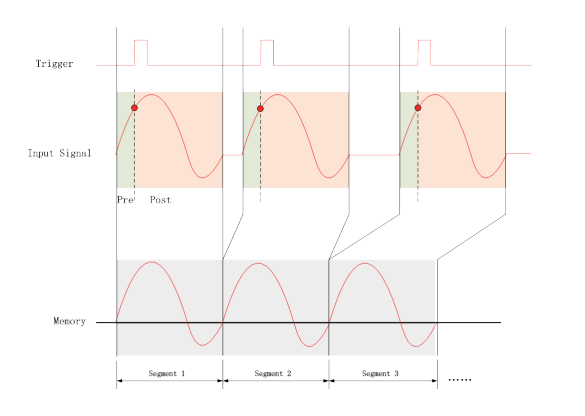

多次触发采集模式
多次触发采集模式将存储空间分成 N 个子段，可以接收连续触发操作。系统自动将每次触发前后采集的数据存入对应的存储器子段，这个过程不需要软件干预，采集卡也不需要重新启动。存储空间分段的数量受设置的每次采集数据长度和板载内存容量大小限制；FIFO 模式下分段数量不受限制。
该系列板卡采用Xilinx Zynq -7000系列，逻辑资源丰富，可嵌入SOC系统
QT4140一套
配件：
电池 一套
光纤 一条
软件 一件
下载产品资料
