QT3446 - 6U VPX 风冷/导冷高速大容量存储板卡，3.2GB/s 存储速率 16TB 存储容量

产品分类 PRODUCT CATEGORY

VPX产品介绍

VPX做为高可靠高速采集、存理与互理平台，被军用普遍广泛采用。坤驰提供的VPX 产品包括：3U AD采集与FPGA处理模块，3U VPX存储模块； 6U VPX存储模块，6U VPX采集与处理模块等。

产品分类：VPX产品

产品简介：6U VPX风冷/导冷高速大容量存储板卡是一种海量数据实时记录与存储装置，可以为产品的多种数据提供记录、存储、下载，读写访问等功能。6U VPX风冷/导冷高速大容量存储板卡，可以提供风冷和导冷两种物理结构形式，默认按照风冷板卡出货，能完成客户要求的2组背板SRIO x4… 下载产品资料 寻求报价

主要规格
客户价值
应用领域

— 存储速率 3.8GB/s(连续，最低不低于 3.2GB/s);
— 存储容量:8TB、16TB、32TB(推荐 16TB 以上);
— 数据输入 / 输出接口 :
-2 路 QSFP+ 或 6 路 SFP+ 光口 ( 支持 SRIO，Aurora， 10GE 等协议 )
-2 个标准 1000Base-T 网络 RJ45 千兆接口
-3个RS232串口和1个RS422串口
-2 个 SFF8644 SAS3.0 接口，用于记录仪数据快速导出
— 标准 FMC 子卡接口 ( 适配各型标准 FMC AD 子卡 )
— 符合 6U VPX 标准的 VITA46 和 VITA48 的风冷和导冷规范，4HP 面板宽度;
— 含 8 块 2.5 吋的 SSD，总重不超过 1.4Kg。

— 超高性能 : 单存储记录卡持续记录的平均性能最高可达 3.8GB/s;
— 超大容量 : 单存储记录卡容量最大支持 32TB 的容量(推荐16TB);
— 宽电压输入 : 支持 DC 5V 或者 DC7V~14V 电源宽输入范围。
— 坚固型设计 : 满足国军标 GJB150.16 和 GJB3493 规范的振动和冲击应用的要求;
— 兼容风冷导冷;
— 可脱机工作 : 存储记录卡可脱离 CPU 卡或上位机单独使用;
— 支持集群 : 多块司不同数量和类型的存储记录卡，可通过共用一个上位机软件或者 SDK，统一管理和控制，实现多节点应用;
— 支持级联 : 可通过以太网快速配置，多存储记录卡的存储资源整合成一个大的存储池;
— 支持超多数量和种类的接口的数据输入 / 输出;
— 支持多种控制接口;
— 快速数据导出接口 : 存储记录卡支持在线快导模式。平均带宽可达4GB/s;
— 快货交付;
— 可维护性好;
— 数据异常恢复功能 : 异常掉电数据恢复功能;
— BIT 功能。

— 高速数据记录

— 雷达信号存储

— 海量数据存储

概述
软件支持
FPGA相关
相关产品
应用案例
订货信息

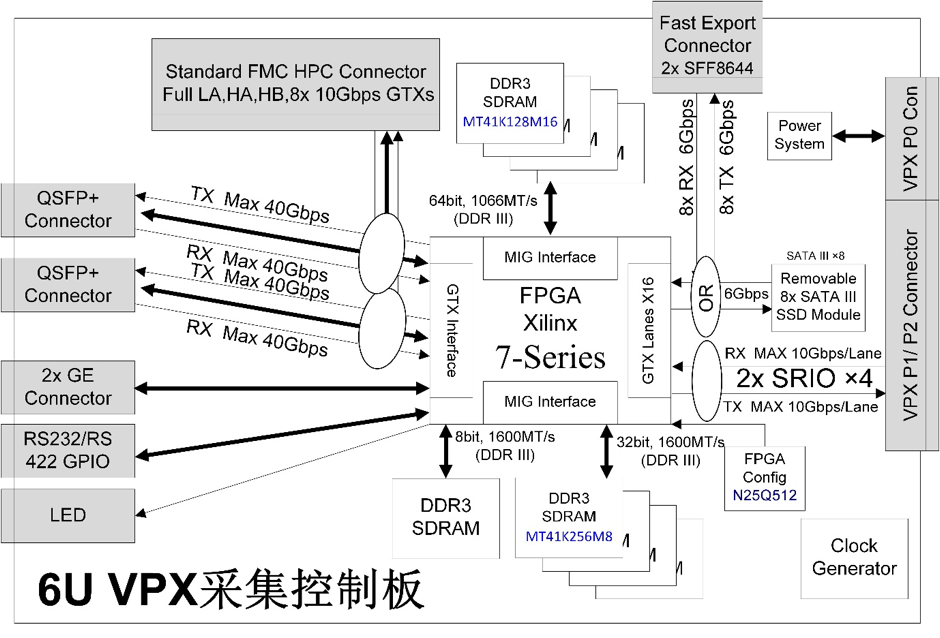

QT34466UVPX高速大容量存储板卡，可以提供风冷和导冷两种物理结构版本，默认为风冷版本。能够完成客户要求的:SRIOx4数据(最多2组SRIOx4)/光纤接口数据(最多8通道10.3125Gbps)/各型标准FMCHPC高速AD子卡(含标准HA，HB，LA口的LVDS数据，以及8通道RocketIO)的记录、回放等功能。同时具有数据查询、检索、提取、预览等数据管理功能;可通过控制台操作控制。

QT3446采用坚固型结构设计和全加固型的连接器选型，可以满足严苛的振动和其他可靠性的要求。存储卡可选支持全IO功能的标准FMCHPC子卡输入，如雷达用高速AD卡，CoaxPress相机采集卡等。单卡设计了8盘位的标准SATA接口的SSD(非mSATA，因mSATA性能低，单盘最高270MB/s，颗粒一般为TLC，寿命短。而SATA性能高，单盘可达450MB/s，Flash颗粒可选的种类非常多，如SLC，MLC或者TLC，可以满足各种类型的客户要求)，单卡设备支持最大32T存储容量。

开发环境

系统配套软件支持 windows7 操作系统开发环境。控制软件开发支持如下:
— FPGA 开发软件:Vivado 2013.2;
— FPGA 开发工具:Platform Cable USB;

— 上位机软件: CVI 9.0/QT/VC 等;

基于Xilinx Virtex 7系列

QT3447

QT3448

QT3442

光纤高速记录系统

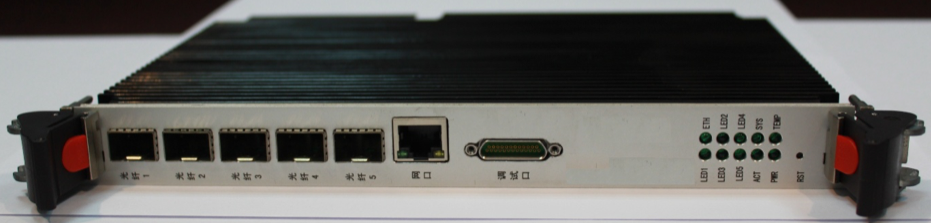

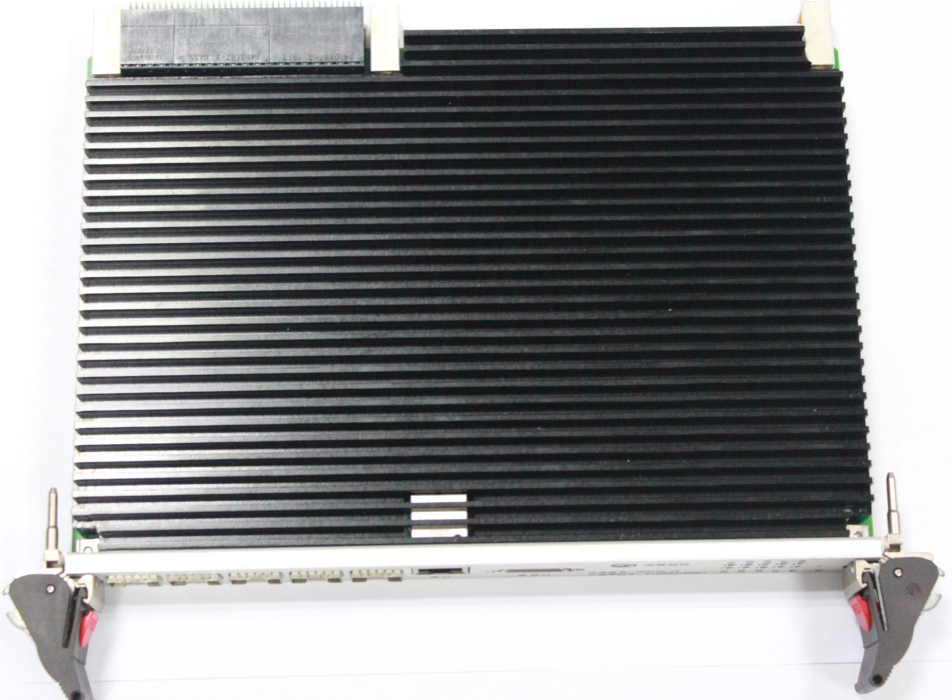

风冷
