VPX做为高可靠高速采集、存理与互理平台,被军用普遍广泛采用。坤驰提供的VPX 产品包括:3U AD采集与FPGA处理模块,3U VPX存储模块; 6U VPX存储模块,6U VPX采集与处理模块等。
产品分类:VPX产品
— 用户可编程的Xilinx® Kintex® 7 325T/410T FPGA — 双通道2GB/256Meg x 16 DDR3内存 — 1路40Gbps的QSFP+ Cage,支持光纤转换成标准的4路10Gbps的SFP+。 — VPX 3U 导冷结构设计,符合VITA48 REDI标准,完全兼容风冷结构,直接更换结构件即可。 — 支持GE、RS232、RS422、GPIO等接口控制,以及GE接口导出,存储子卡可选快导版本,单张存储子卡导出速度可达2GB/s,系统搭配两张存储子板导出速度可达4GB/s。可选支持USB3.0导出。GE接口还可以支持数据快视和数据输入功能。 — 提供20路LVDS信号,可配置为40路LVTTL25/LVCMOS25/ LVTTL33/LVCMOS33单端信号。 — 符合Open VPX标准,MOD3-PAY-2F1F2U-16.2.1-n。 — 提供Windows®操作系统平台驱动。 — 坚固型结构设计和高等级全加固型的连接器选型。 — 支持外置按钮输入、GPIO,记录仪可脱离上位机单独使用。 — 可以多台采集控制板集群组网使用,使用同一个上位机软件来集群管理,成倍的增加存储容量和性能。 — 异常掉电数据恢复功能。设备能确保当前正在记录的文件数据不丢失,并在下次模块开电后,自动或者手动恢复文件。
— 实时信号存储分析
— 工业相机,无人机吊舱等图像数据采集存储
— 雷达接收器数据存储备份
— 激光雷达等

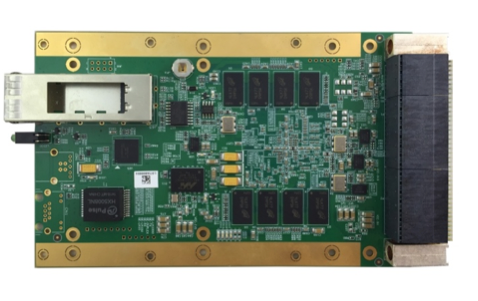

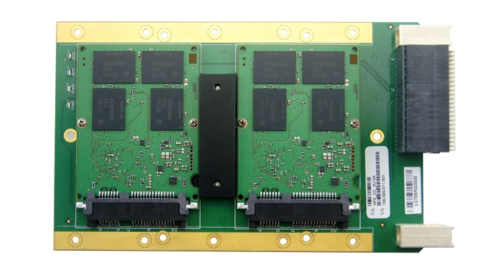

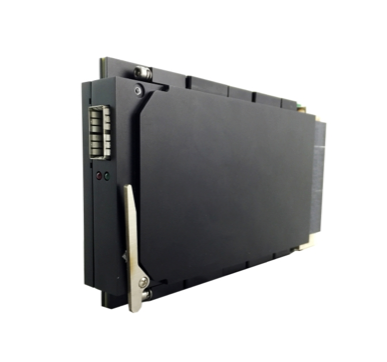

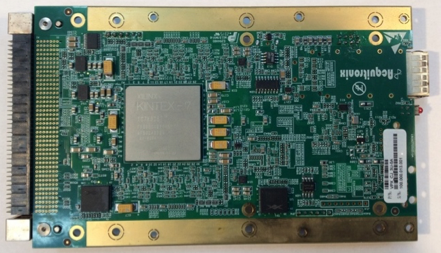

T3310风冷/导冷高速大容量存储板卡是一种海量数据实时记录与存储装置,可以为产品的多种数据提供记录、存储、下载,读写访问等功能。基于Xilinx 7-Series FPGA平台的3U VPX高速数据存储控制板,可以提供风冷和导冷两种物理结构形式,搭配一张或者两张存储子板(SATA SSD板),可以实现各种类型(如4路自定义最高10Gbps光口,4~8路最高6.5Gbps背板Rokect IO的Serdes数据,可配置成一组或者两组SRIO x4)的数据输入的即时存储。每张存储子板支持最大16T存储容量,一个数据存储控制板搭配两张存储子板,最高可以实现持续3.8GB/s,最低不低于3.2GB/s的存储性能,以及最大32T的存储容量。搭配单张存储子板,可以实现持续1.9GB/s,最低不低于1.6GB/s的存储性能,以及最大16T的存储容量。
支持Windows7和XP驱动和软件示例代码
