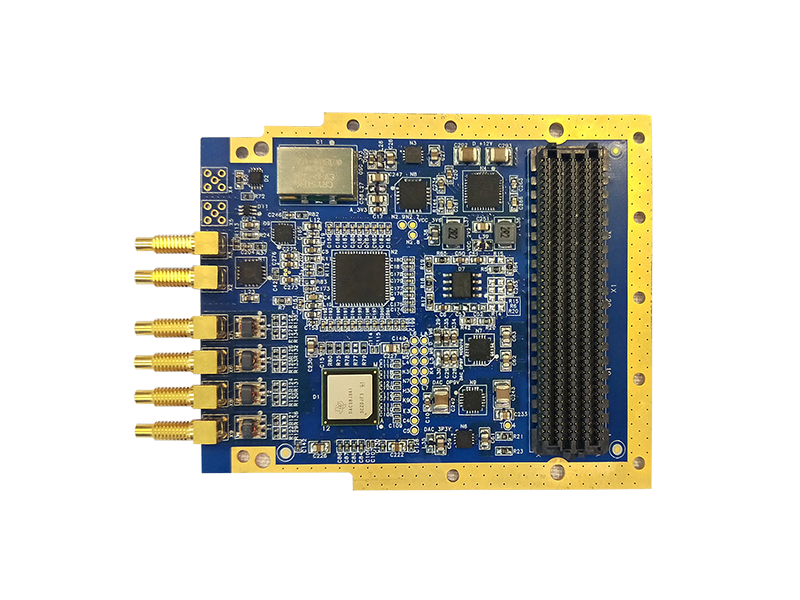

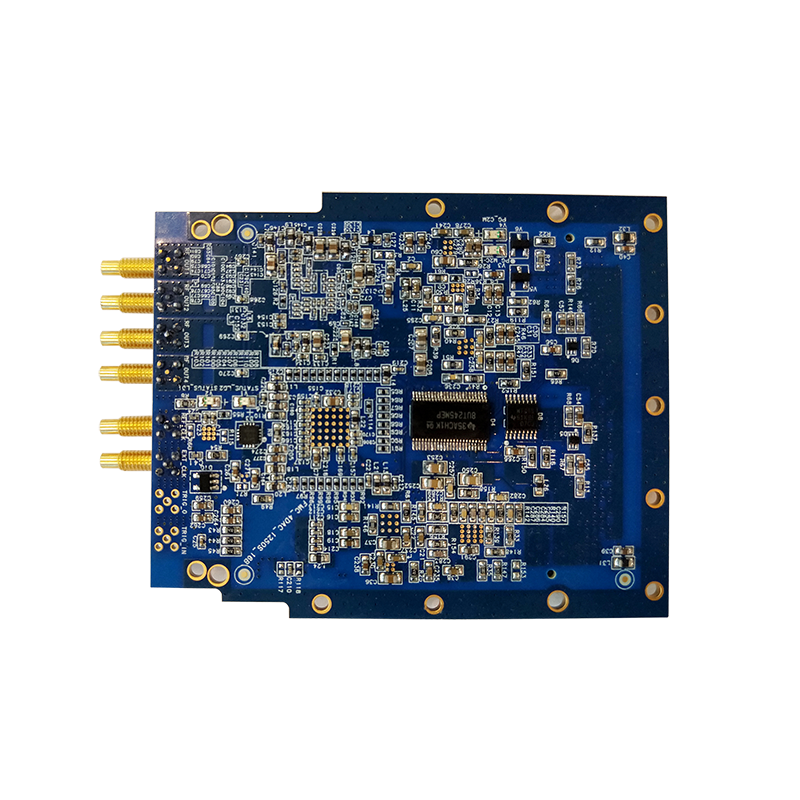

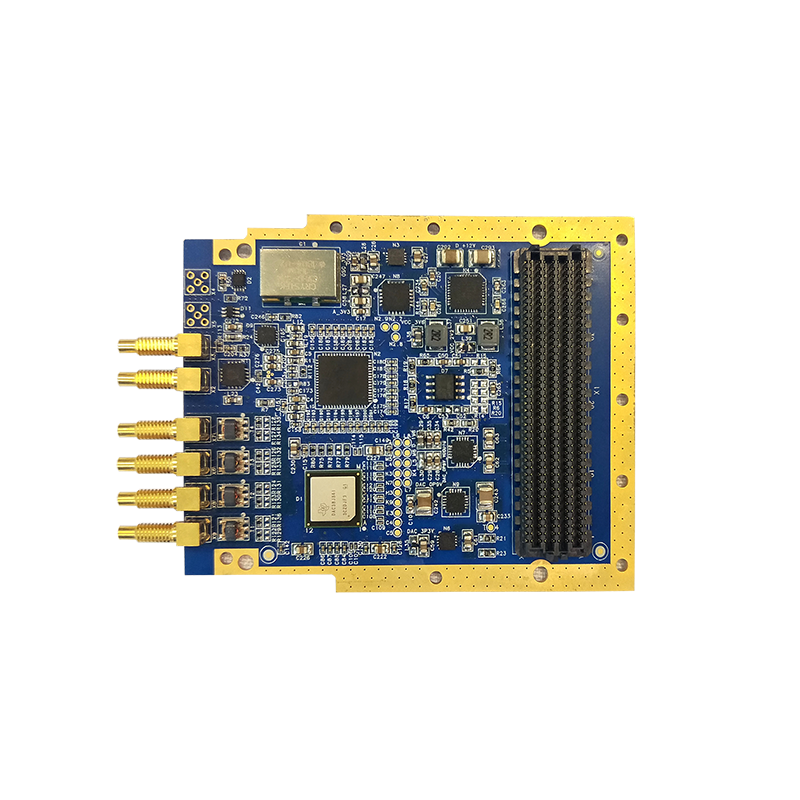

符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范，提供系列化的FMC接口产品：AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时，也有兼具AD、DA在一个子板的模块，如500MS/s AD, 1GS/s DA.....
| 模拟输出 | 数模转换器 DAC |
|
（1）输出耦合方式：交流耦合； （2）输出路数：4路； （3）全功率带宽：625MHz； （4）最大输出功率：4 dBm； （5）输出阻抗：50 Ohm； （6）连接器：SSMC； |
（1）单片集成4通道； （2）位数：16bit； （3）最大数据速率：1250MSPS； |
| 时钟 | 触发 |
|
（1）支持内参考或外部参考：10 MHz@-5~10 dBm； （2）支持外部采样时钟最高：3 GHz@-5~10 dBm； （3）输入阻抗：50 Ohm； （4）耦合方式：交流耦合； （4）连接器：SSMC； |
（1）外部触发输入TRI：3.3V或5V CMOS/TTL； （2）触发输出：3.3V LVCMOS或LVTTL； （3）最大频率：200MHz； （4）连接器：SSMC； |
| FMC 接口 | 功耗 |
|
（1）支持LPC或HPC：ASP-134488-01； （2）LA(0:33): LVDS 1.8V 或2.5V； （3）DAC输出兼容JESD204B子类1； |
（1）+12V: 0.5 A max (6W)； （2）+3.3VAUX: < 0.1 A； （3）工作温度范围：-40°C ~ +85°C； |
