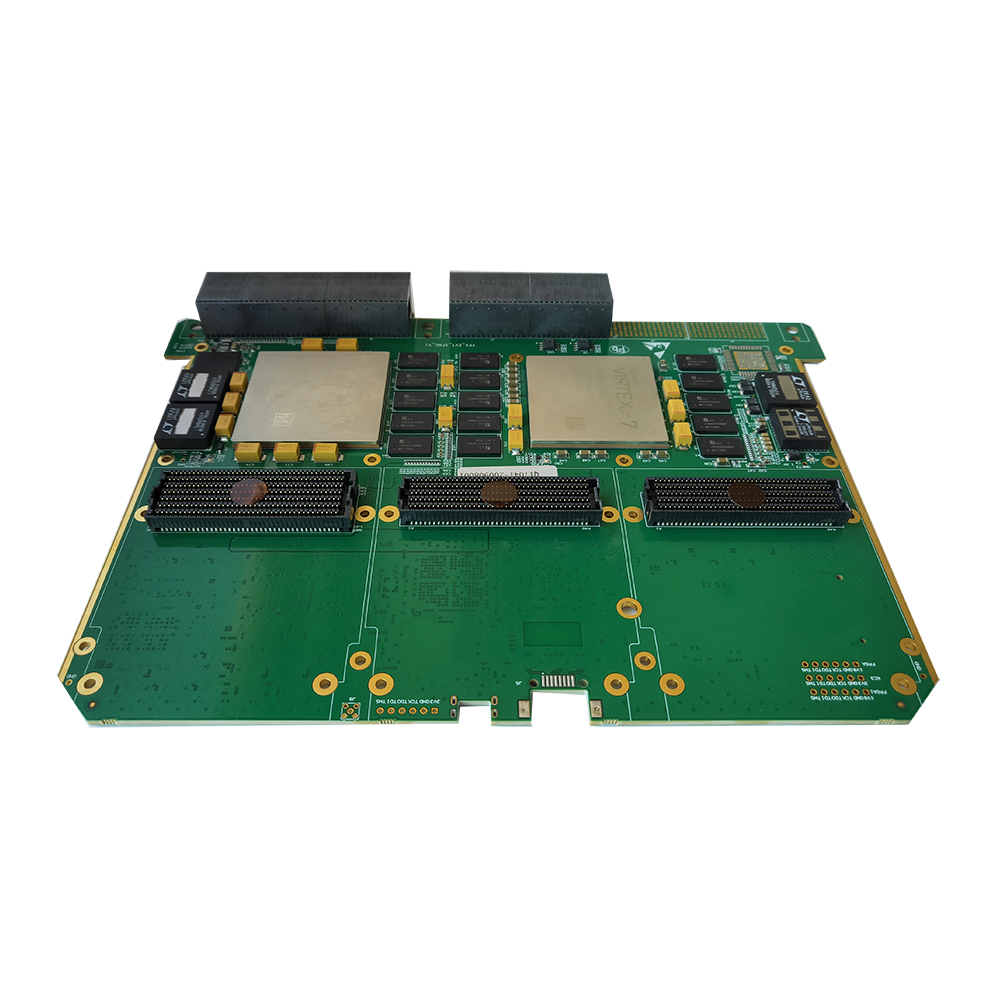

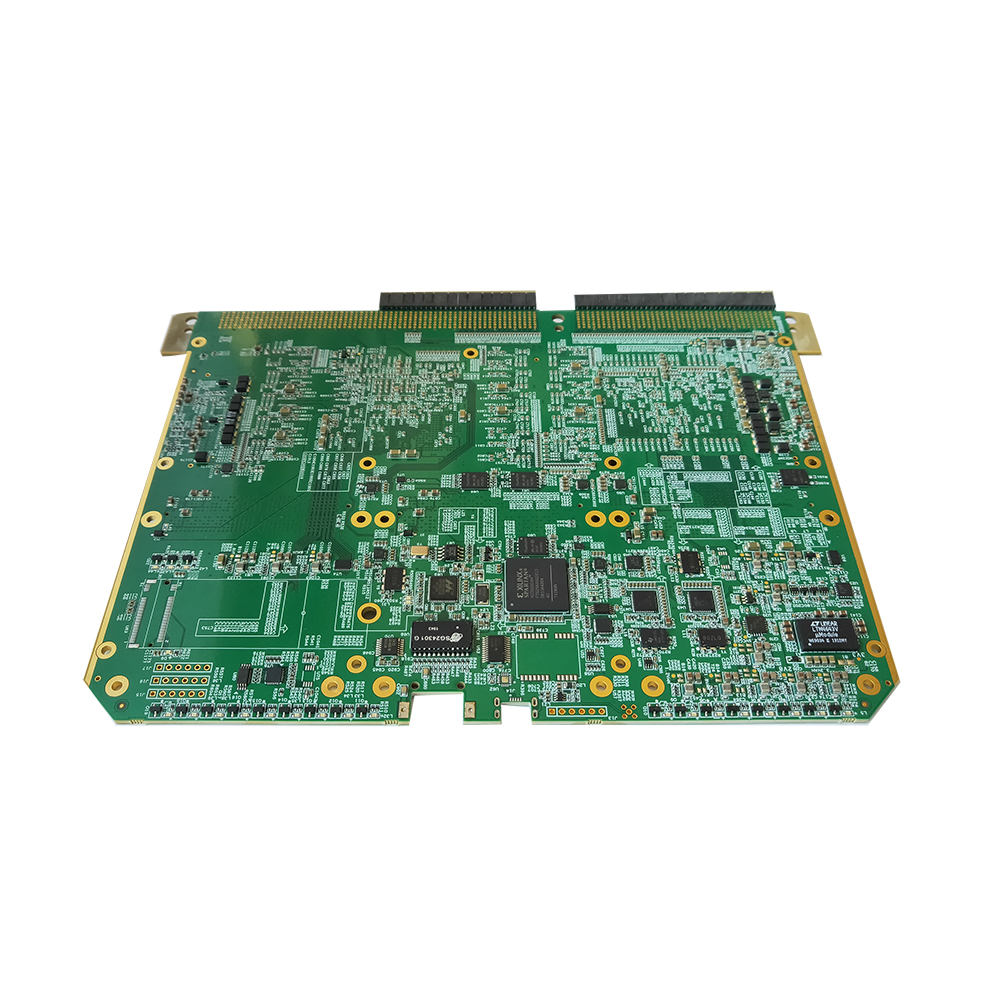

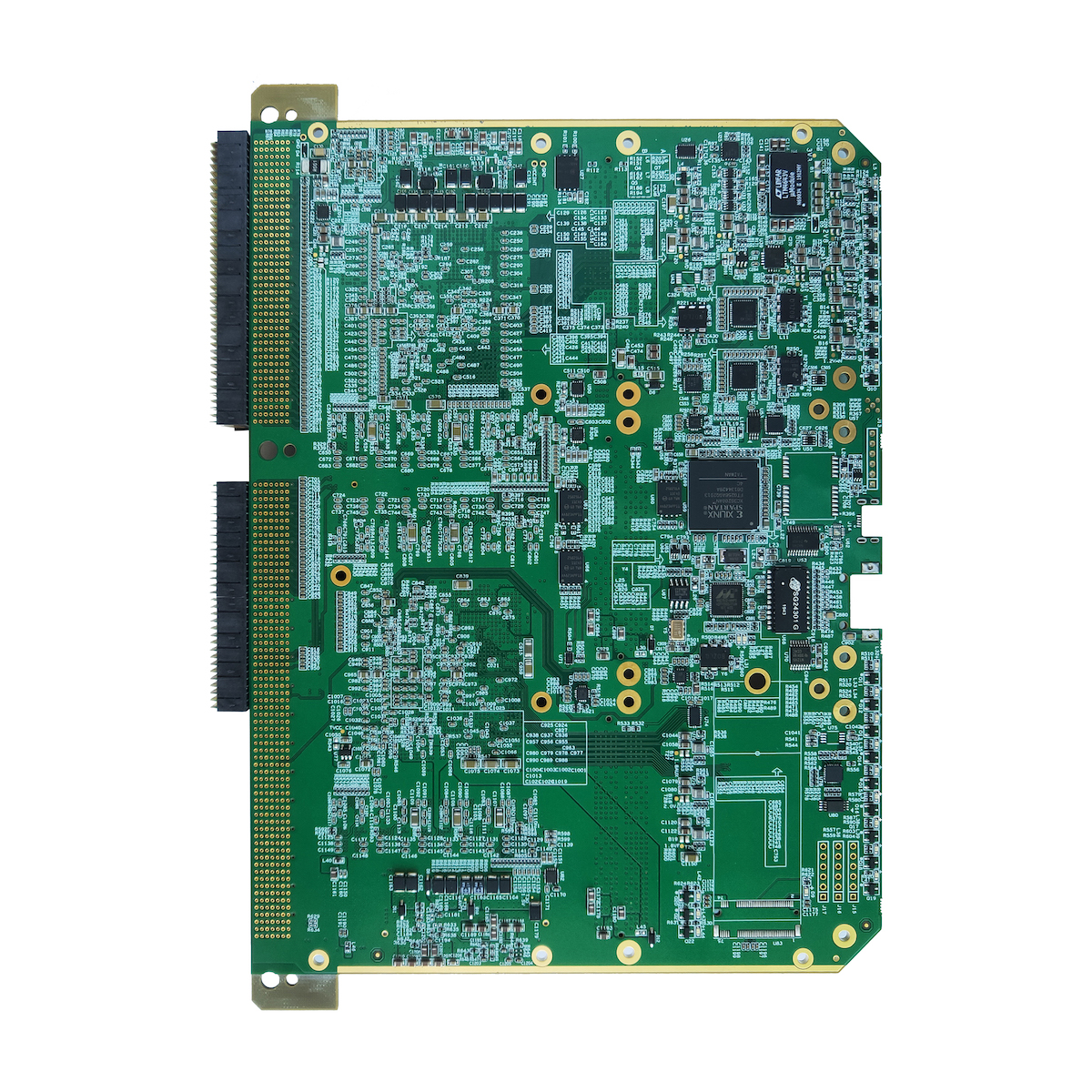

QT7041 V7 690T 6U VPX FPGA 载板 产品分类:FMC板卡产品
— FPGA为XC7VX690T-2FFG1761和XC7VX690T-2FFG1927,提供高性价比的丰富的逻辑资源; — 提供2路FMC标准(VITA57.1)子卡接口,每路接口包括82对高速差分线(含2对差分时钟线)、10组共20对超高速DP差分对及2对超高速差分时钟线; — 提供1路FMC+标准(VITA57.4)子卡接口,包括82对高速差分线(含2对差分时钟线)、24组共48对超高速DP差分对及6对超高速差分时钟线。 — XC7VX690T-2FFG1761搭配2组共4GB的高速DDR3缓存和2颗256Mb的SPI Flash; — XC7VX690T-2FFG1927搭配1组共2GB高速DDR3缓存和2颗256Mb的SPI Flash; — XC7VX690T-2FFG1927另外搭配1片36Mb的高速QDRII SRAM; — 支持一个M.2SATA接口; — 支持6Pin排针式JTAG下载口; — 具有多路Serdes信号到背板; — 支持422/485串口通信到背板; — 支持千兆网到背板,硬件预留面板支持RJ45电路; — 面板留有一个SSMC接口,可支持一路GPIO或者RF射频输入,以提取PPS信号; — 面板留有一个MicroUSB接口,可支持USB转UART串口; — 支持多路GPIO接口到背板; — 板卡电源电压功耗监控功能; — 板卡温度监控功能; — 一个MT/MPO接口,支持4路光纤通路; — 标准VPX背板供电; — 支持背板时钟输入; — 标准6U尺寸VPX规范; — 支持导冷散热;
— 高性价比 — 缩短开发周期 — 丰富的接口与FPGA资源 — 易于二次开发 — 易于搭建
— FPGA信号处理 — 实时多算法处理的在线测试验证 — 测试测量快速环境搭建 — 无线、国防应用
