高速数据采集专业产商
基于光纤接口的高速数据采集模块，具有高效隔离、长距离传输、远操安装与操控、分布式应用等特点。高速采集模块配备了SFP+光纤接口，采用TCP/IP或UPD协议进行数据传输，数据传输率可达6G bit/s, 与PC间采用点对点数据互传，上行专输数据，下行传输控制命令；随模块自带的API可以自动探测数据采集卡.....
|
模拟量输入 |
数字量输入 / 硬件触发 / 定时/计数器 |
|||||||||||
|

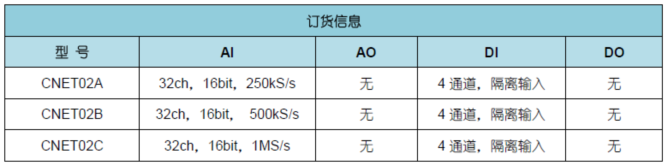

模块型号 |
CNET02A |
CNET02B |
CNET02C |
信号类型 |
电压信号 |
|||||||
|
输入信号 |
电 压 |
通道数 |
通用DI输入 |
4 |
||||||||
|
通道数 |
差分16 /单端32 （软件设置） |
|
硬件触发 |
1 |
||||||||
|
量 程 |
±1 V , ±2 V , ±5 V , ±10 V |
|
定时/计数器 |
2 |
||||||||
|
采样频率 |
250 kS/s |
500 kS/s |
1 MS/s |
电平阈值 |
5V |
逻辑0 |
-3 V ~ 1.5 V |
|||||
|
ADC分辨率 |
16 bit |
|
|
逻辑1 |
3.5 V ~ 5 V |
|||||||
|
（运行） 输入电阻 |
单端 |
2 MΩ |
|
24V |
逻辑0 |
-3 V ~ 11 V |
||||||
|
|
差分 |
4 MΩ |
|
|
逻辑1 |
15 V ~ 30 V |
||||||
|
精 度 |
≤±0.02 % |
|
定制电平 |
根据用户需求定制 |
||||||||
|
温度漂移 |
≤ ±25 ppm/℃ |
定时/ 计数器 |
分辨率 |
32 bit |
||||||||
|
噪 声 |
峰值：≤ 6 LSB |
|
时 基 |
25 MHz |
||||||||
|
过压保护 |
±30 V |
|
检测脉宽 |
最小1 uS |
||||||||
|
共模抑制比 |
90 dB （fIN ≤1kHz） |
电气隔离 |
通道间 |
AC 350 Vrms |
||||||||
|
通道串扰 |
≤ -80dB |
≤ -70dB |
≤ -60dB |
|
通道/系统地 |
AC 3000 Vrms |
||||||
|
通信接口 |
||||||||||||
|
接口类型 |
10/100 M以太网 RJ45连接器 |
通信协议 |
UDP |
|||||||||
|
通信距离 |
最大100 m |
|
|
|||||||||
|
供电接口 |
||||||||||||
|
电压范围 |
DC 9 ~ 36 V |
功 耗 |
6 W |
|||||||||
|
环境适应性 |
物理尺寸 |
|||||||||||
|
温 度 |
-30℃~ 70℃ 正常运行 |
板 卡 |
190 ´ 140 mm |
|||||||||
|
湿 度 |
0 ~ 95 %R.H. 无凝露 |
模 块 |
190 ´ 145 ´ 30 mm |
|||||||||

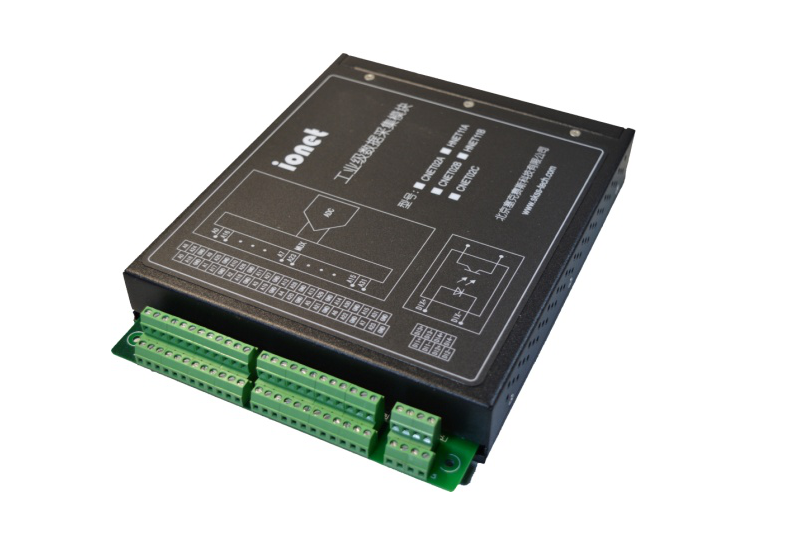

CNET02系列数采模块采用通道扫描式结构进行数据采集和转换。按照采样频率不同，该系列模块分为A、B、C三种子型号，其采样频率最高可达1MS/s，广泛适用于多通道数据采集需求。
