高速数据采集专业产商

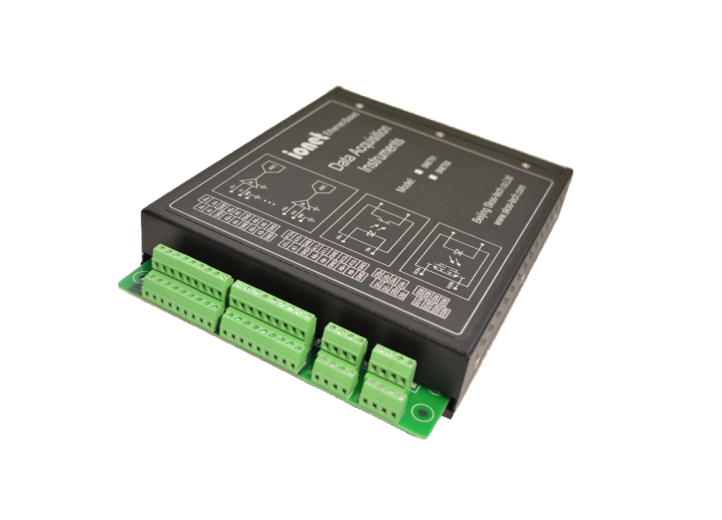

基于光纤接口的高速数据采集模块，具有高效隔离、长距离传输、远操安装与操控、分布式应用等特点。高速采集模块配备了SFP+光纤接口，采用TCP/IP或UPD协议进行数据传输，数据传输率可达6G bit/s, 与PC间采用点对点数据互传，上行专输数据，下行传输控制命令；随模块自带的API可以自动探测数据采集卡.....
|
模拟量输入 |
数字量输入 / 硬件触发 / 定时/计数器 |
||||||||||||
|

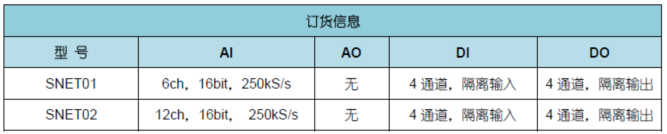

模块型号 |
SNET01 |
SNET02 |
信号类型 |
电压信号 |
|||||||||
|
输入信号 |
电 压 |
通道数 |
通用DI输入 |
4 |
|||||||||
|
通道数 |
6 |
12 |
硬件触发 |
1 |
|||||||||
|
量 程 |
±10 V |
定时/计数器 |
2 |
||||||||||
|
采样频率 |
最大 250 kS/s （软件设置） |
电平阈值 |
5V |
逻辑0 |
-3 V ~ 1.5 V |
||||||||
|
ADC分辨率 |
16 bit |
逻辑1 |
3.5 V ~ 5 V |
||||||||||
|
（运行） 输入电阻 |
单端 |
2 MΩ |
24V |
逻辑0 |
-3 V ~ 11 V |
||||||||
|
差分 |
4 MΩ |
逻辑1 |
15 V ~ 30 V |
||||||||||
|
精 度 |
≤±0.02 % |
定制电平 |
根据用户需求定制 |
||||||||||
|
温度漂移 |
≤ ±25 ppm/℃ |
定时/ 计数器 |
分辨率 |
32 bit |
|||||||||
|
噪 声 |
峰值：≤ 6 LSB |
时 基 |
25 MHz |
||||||||||
|
过压保护 |
±30 V |
检测脉宽 |
最小1 uS |
||||||||||
|
共模抑制比 |
90 dB （fIN ≤1kHz） |
电气隔离 |
通道间 |
AC 350 Vrms |
|||||||||
|
通道串扰 |
≤ -95 dB |
通道/系统地 |
AC 3000 Vrms |
||||||||||
|
数字量输出 |
通信接口 |
||||||||||||
|
信号类型 |
（光继电器） 无源触点 |
接口类型 |
10/100 M以太网 RJ45连接器 |
||||||||||
|
通道数 |
4 |
通信协议 |
UDP |
||||||||||
|
触 点 |
电压 |
最大DC 60 V |
通信距离 |
最大100 m |
|||||||||
|
电流 |
最大 100 mA 连续 |
供电接口 |
|||||||||||
|
电气隔离 |
通道间 |
AC 350 Vrms |
电压范围 |
DC 9 ~ 36 V |
|||||||||
|
通道/系统地 |
AC 1500 Vrms |
功 耗 |
6 W |
||||||||||
|
环境适应性 |
物理尺寸 |
||||||||||||
|
温 度 |
-30℃~ 70℃ 正常运行 |
板 卡 |
190 ´ 140 mm |
||||||||||
|
湿 度 |
0 ~ 95 %R.H. 无凝露 |
模 块 |
190 ´ 145 ´ 30 mm |
||||||||||

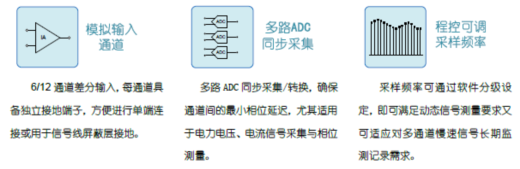

SNET01/02多通道同步数据采集模块中的每通道均使用独立ADC，其所有通道可同时达到250kS/s采样频率，适用于电力测量、振动/声学信号测量等各种通用动态信号测量需求。
