符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....

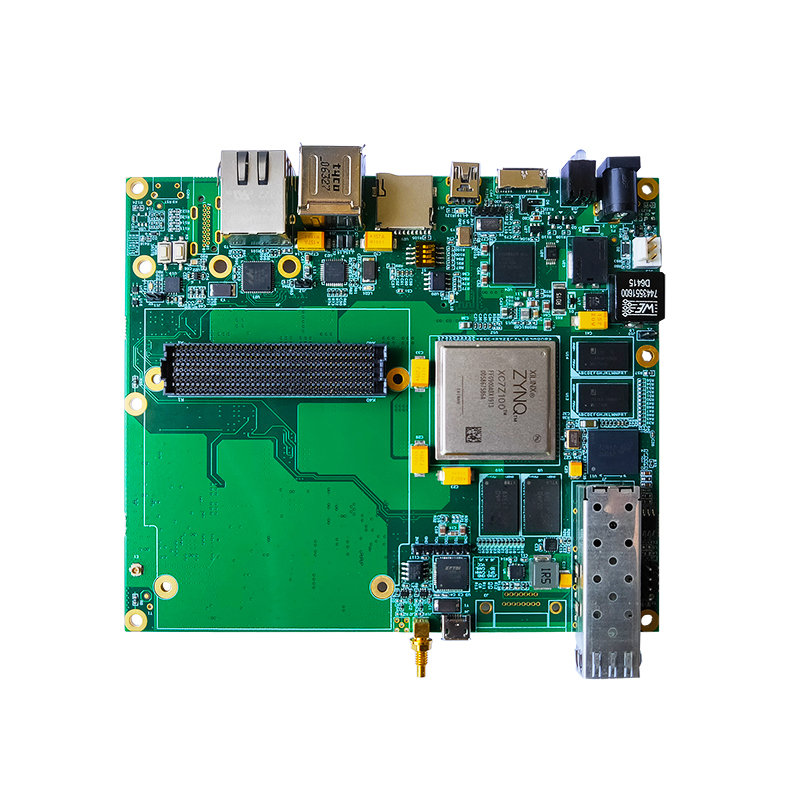

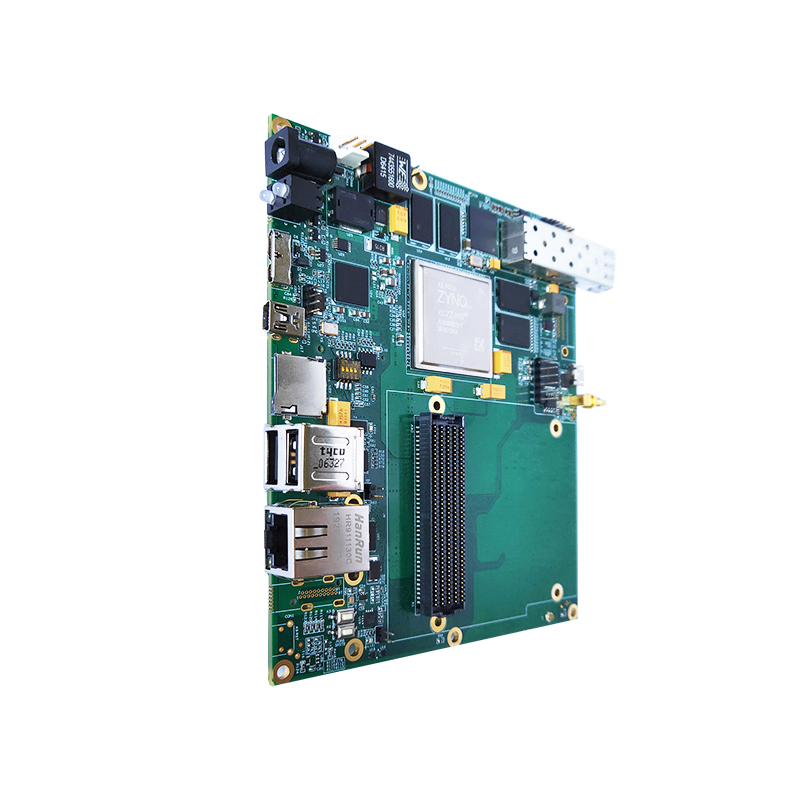

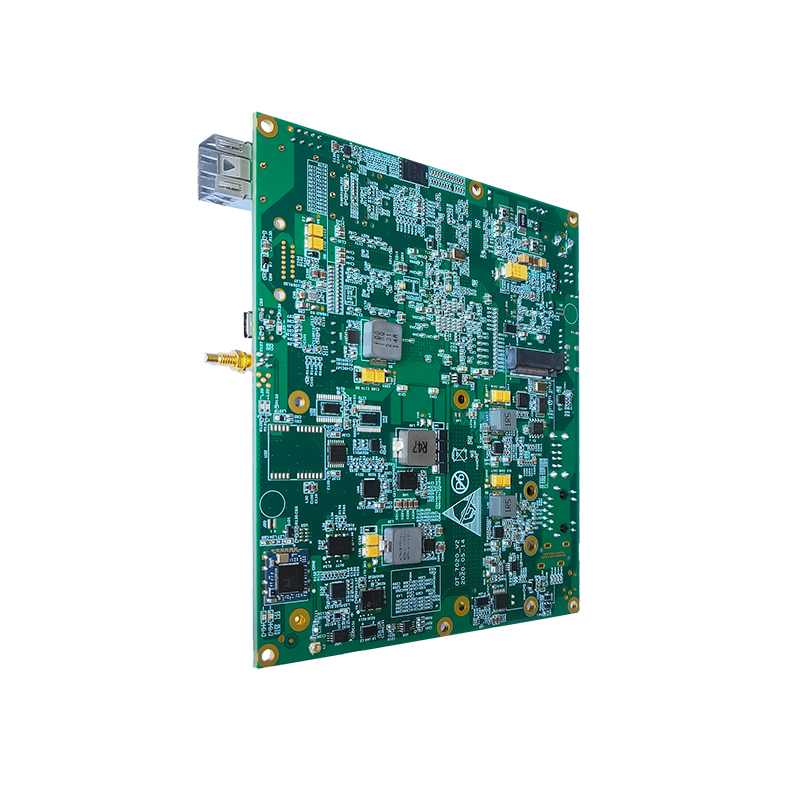

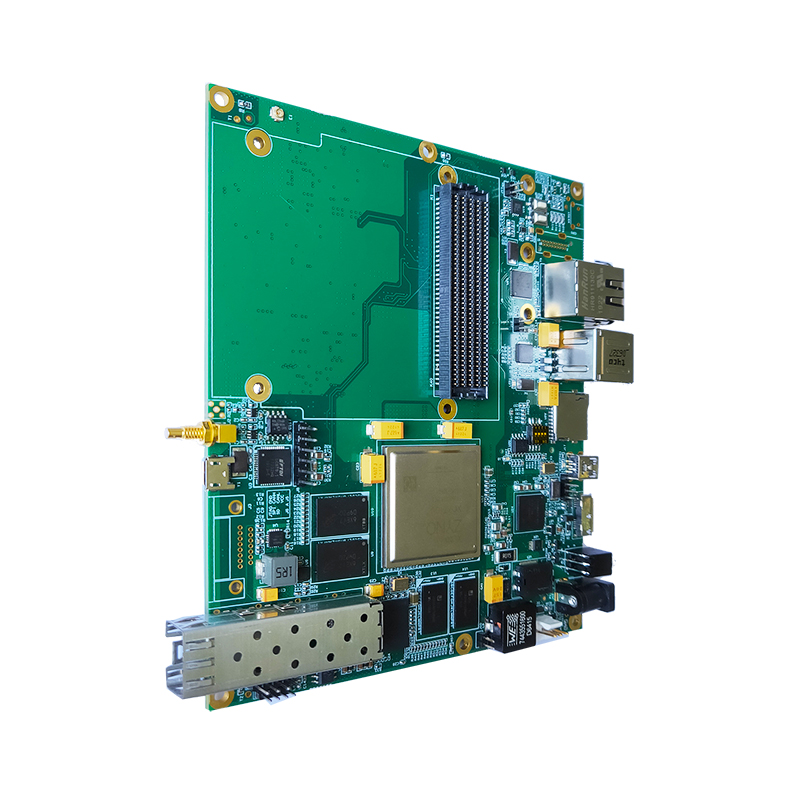

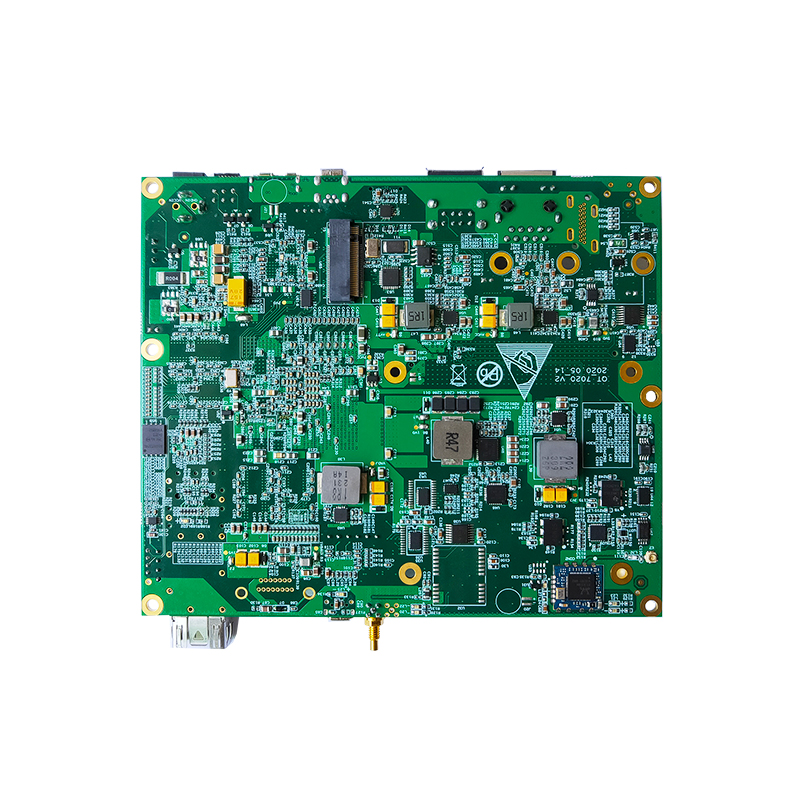

QT7020 Zynq 045 FMC FPGA 载板 产品分类:FMC板卡产品
— 多颗兼容SOC芯片可根据需要灵活选择; — 使用Zynq-7000SoC对嵌入式应用进行快速原型设计和优化; — 预留2路SSMC形式和13路J30J形式的通用GPIO接口; — 1GB PS DDR3(最大支持到4GB); — 1GB PL DDR3(最大支持到4GB); — 支持包含Dual ARM Cortex-A9核处理器的嵌入式处理; — 扩展I/O,包含FPGA Mezzanine Card(FMC)接口; — 板载一个256Mb的QSPI Flash和一个8GB的eMMC; — 板载microSD连接器,支持从microSD卡加载系统; — 支持利用跳线帽选择SPI/SD/JTAG模式配置加载程序; — 支持一路MiniUSB转UART口连接计算机串口通信; — 支持HDMI外接显示器; — 支持一路Micro USB转JTAG口,一个6PinJTAG口; — 支持一路4Pin的CAN接口; — 支持1个RJ45网口; — 1个USB3.0接口; — 1个双USB2.0接口,可支持键盘、鼠标等USB外接设备; — 支持1路USB信号转WIFI无线发射; — 1个SFP+接口; — 1个M.2接口; — 支持温度监控和电流监控; — 支持风扇转速控制; — PCB大小:120mm*140mm;
— 高性价比。
— 缩短开发周期
— 丰富的接口与 FPGA 资源
— 易于二次开发
— 易于搭建
— 软件无线电
— FPGA 信号处理
— 雷达图像处理
— 卫星通信系统
— 图形图像硬件加速器
— 基带通信接收
— 汽车驾驶员辅助
— 工厂自动化等高端嵌入式应用开发平台
QT7020板卡是一款高性能计算模块。主控芯片采用Xilinx公司Zynq-7系列SoC家族中的XC7Z100-2FFG900(兼容XC7Z045-2FFG900和XC7Z035-2FFG900)。其内含ARM公司的Cortex-A9MPCore处理器系统与Xilinx的Kintex-7系列FPGA。板载4片16bit-1866的512MBDDR3SDRAM和一片eMMC,支持一路MicroUSB转JTAG口,一个6PinJTAG口,一路MiniUSB转UART口,一路4Pin的CAN接口,一个支持13路GPIO的J30J连接器,1个RJ45网口、1个双USB2.0、1个USB3.0、MicroSD、HDMI等外设接口,2个SSMC形式的GPIO接口(其中一个可以支持GPS信号接入以提取PPS信号),另外还支持一路M.2SSD接口,SFP+光纤接口以及FMC扩展接口。
