符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....
产品分类:FMC板卡产品
— FPGA默认为XCZU11EG-2FFVC1760I,提供高性价比的丰富的逻辑资源; — FPGA也可根据需要选择XCZU17EG-FFVC1760或者XCZU19EG-FFVC1760; — 提供1路FMC标准(VITA 57.1)子卡接口,包括72对高速差分线(含2对差分时钟线)、8组共16对超高速DP差分对及2对超高速差分时钟线; — 提供1路FMC+标准(VITA 57.4)子卡接口,包括84对高速差分线(含4对差分时钟线)、1组共2对参考时钟线、1组共2对同步时钟线、24组共48对超高速DP差分对及6对超高速差分时钟线; — 板载2组共18GB-2400的高速DDR4缓存; — 板载2颗256Mb 的SPI Flash; — 板载1个2x10形式的eMMC接口(可配置成其他接口); — 板载1个Micro SD接口; — 支持Mini USB转UART串口通信; — 支持Micro USB转JTAG调试接口; — 板载1个DB9形式的串口;一个4pin的CAN BUS接口; — 1个J30J形式的13路GPIO接口;1个8pin的6路IO扩展口(可配置成其他接口);1个SSMC的普通IO口(也可作为RF信号输入); — 一个M.2的SATA SSD接口,长度支持2260/2280/22110; — 一个Mini DP接口; — 一个RJ45千兆网口; — 一个USB3.0接口; — 一个SSMC形式的外部时钟输入接口; — 2个支持100Gb的ZQSFP+接口; — 板载一个能支持PCIe3.0 x8的高速扩展口; — 6~36V直流供电接口; — 支持功耗和温度检测功能; — 通用驱动库及开发程序包,支持多种操作系统;
— 高性价比 — 缩短开发周期 — 丰富的接口与FPGA资源 — 易于二次开发 — 易于搭建
— FPGA信号处理 — 实时多算法处理的在线测试验证 — 测试测量快速环境搭建 — 无线、国防应用

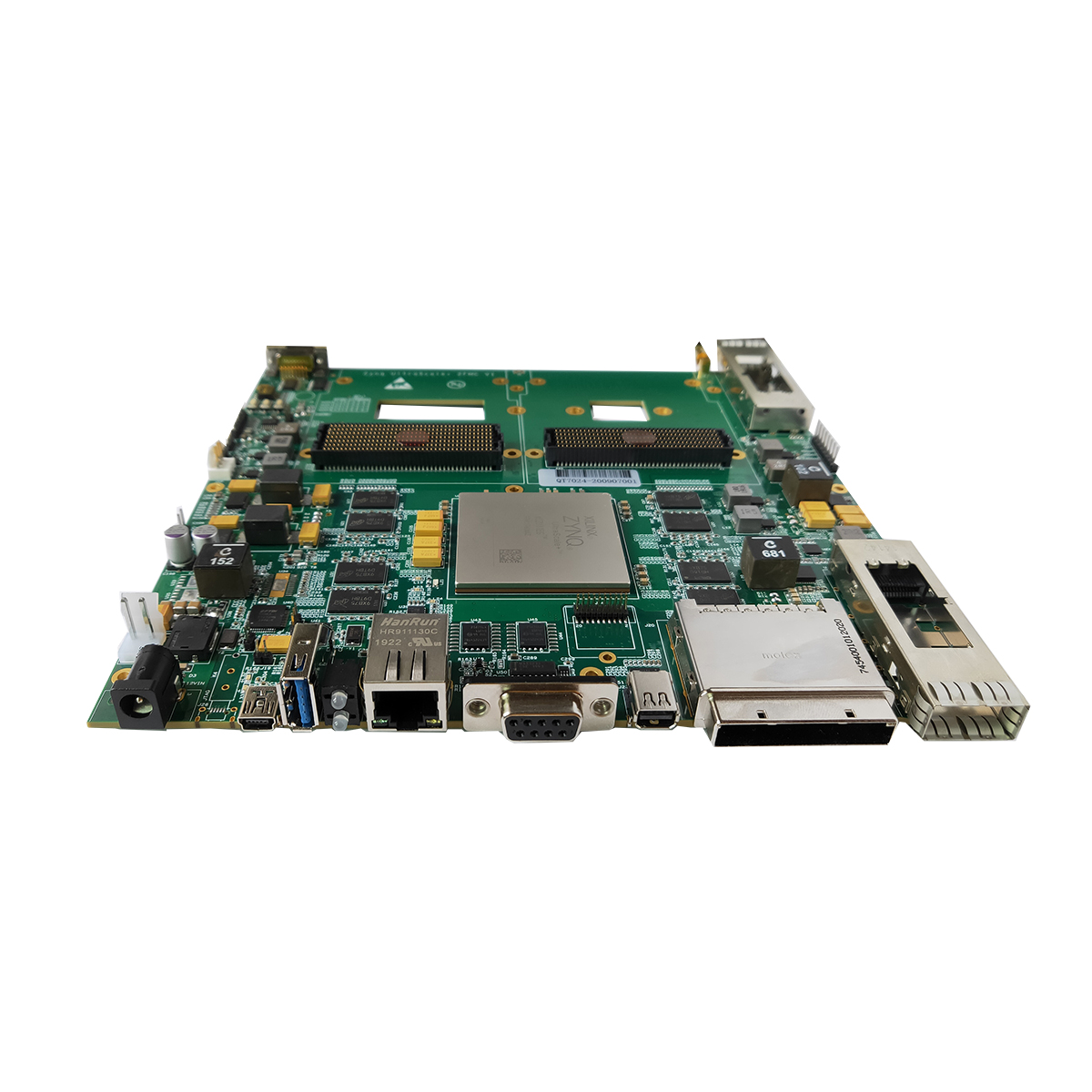

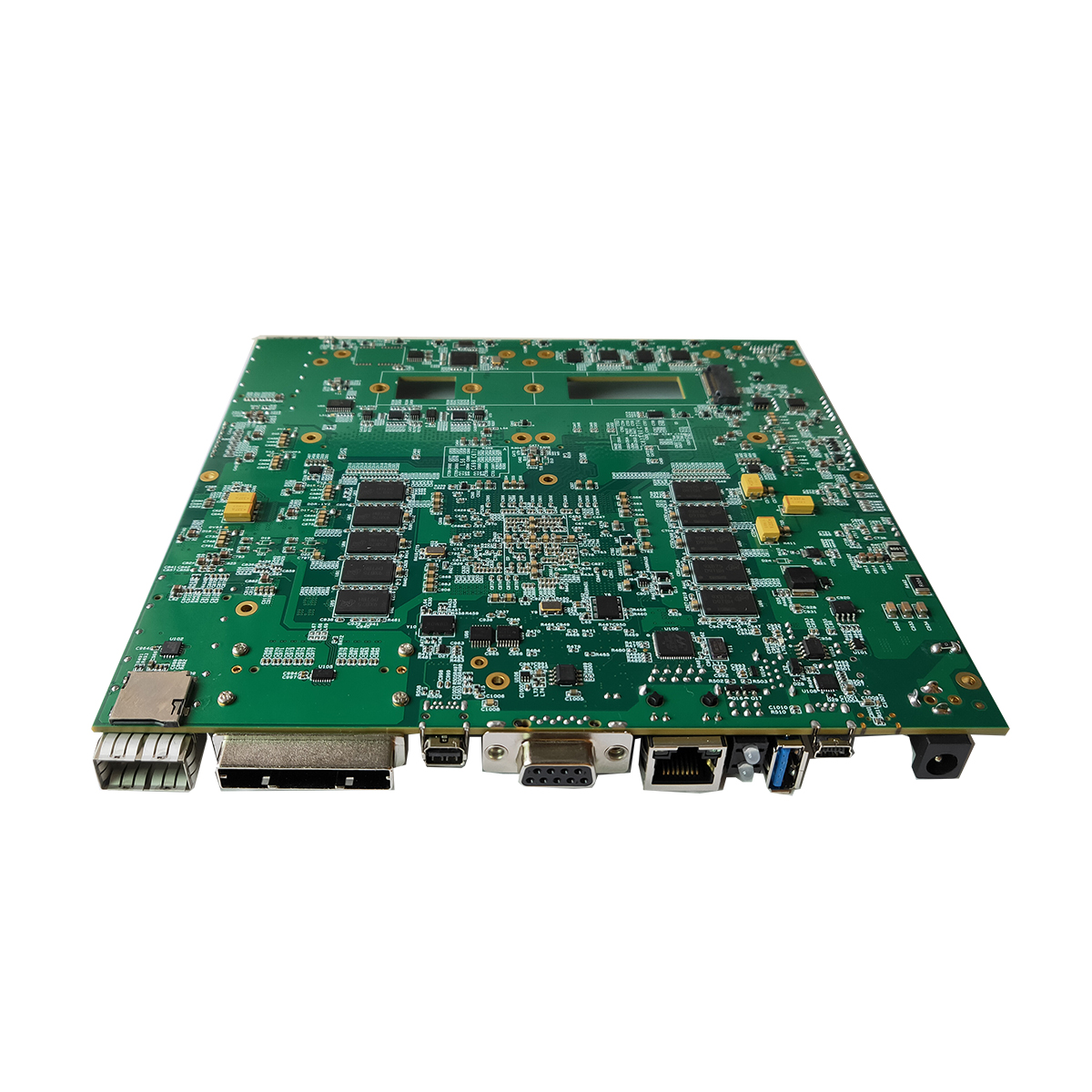

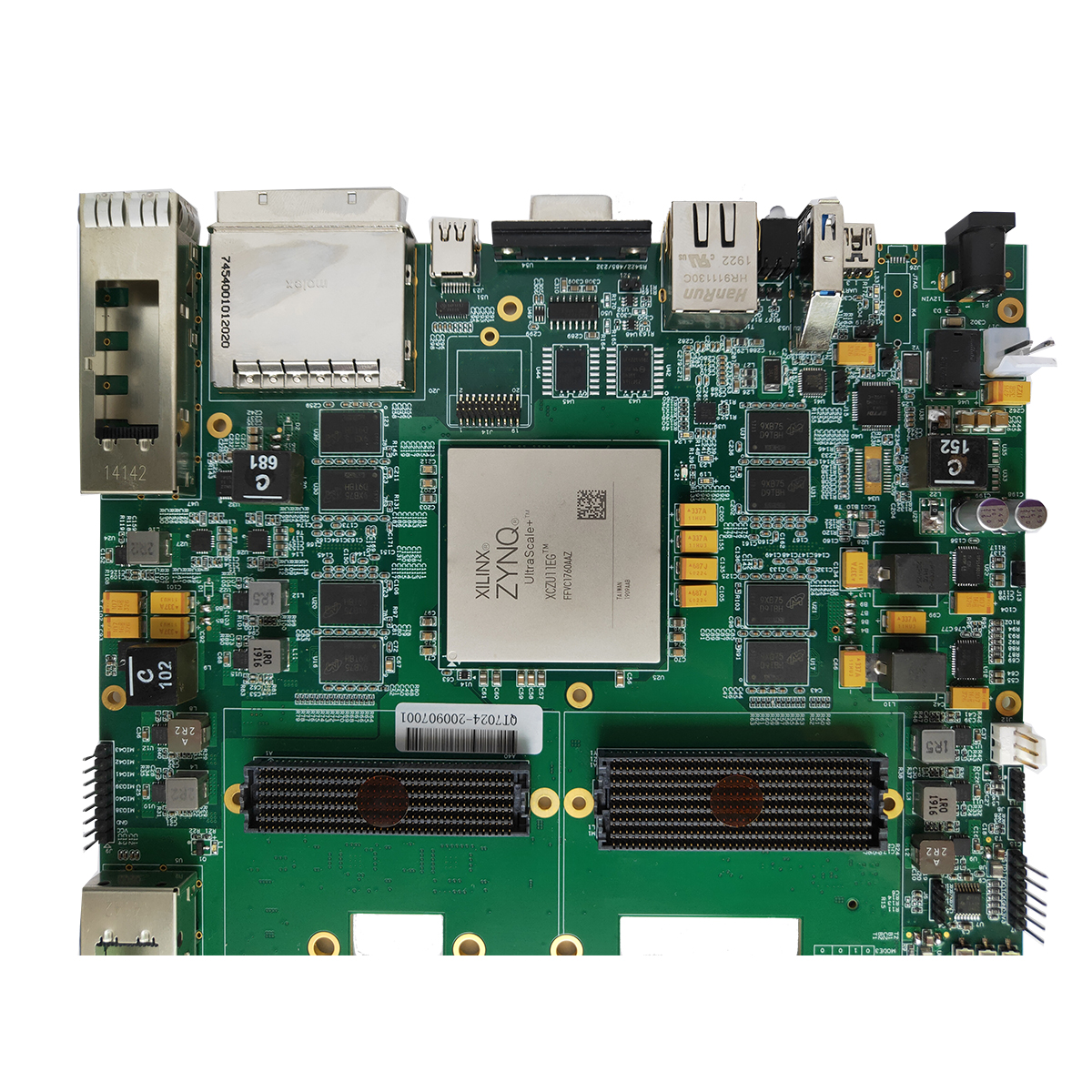

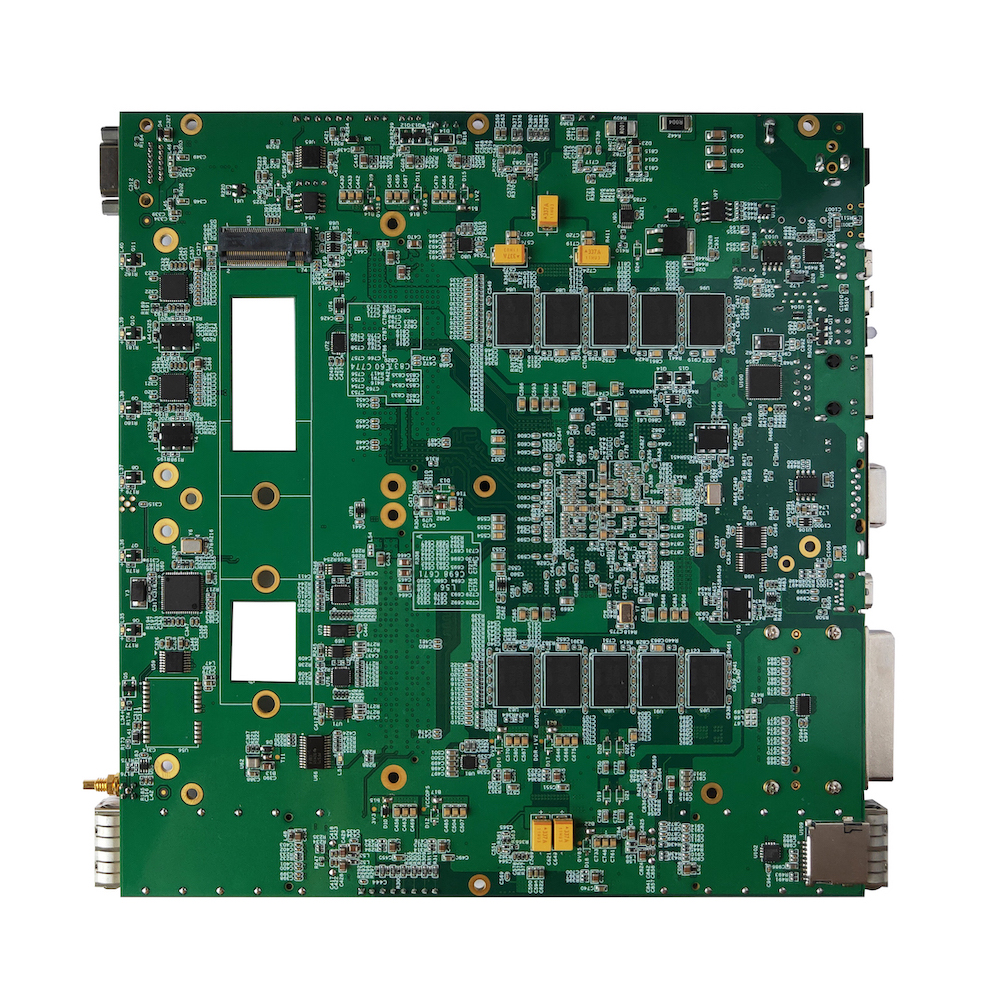

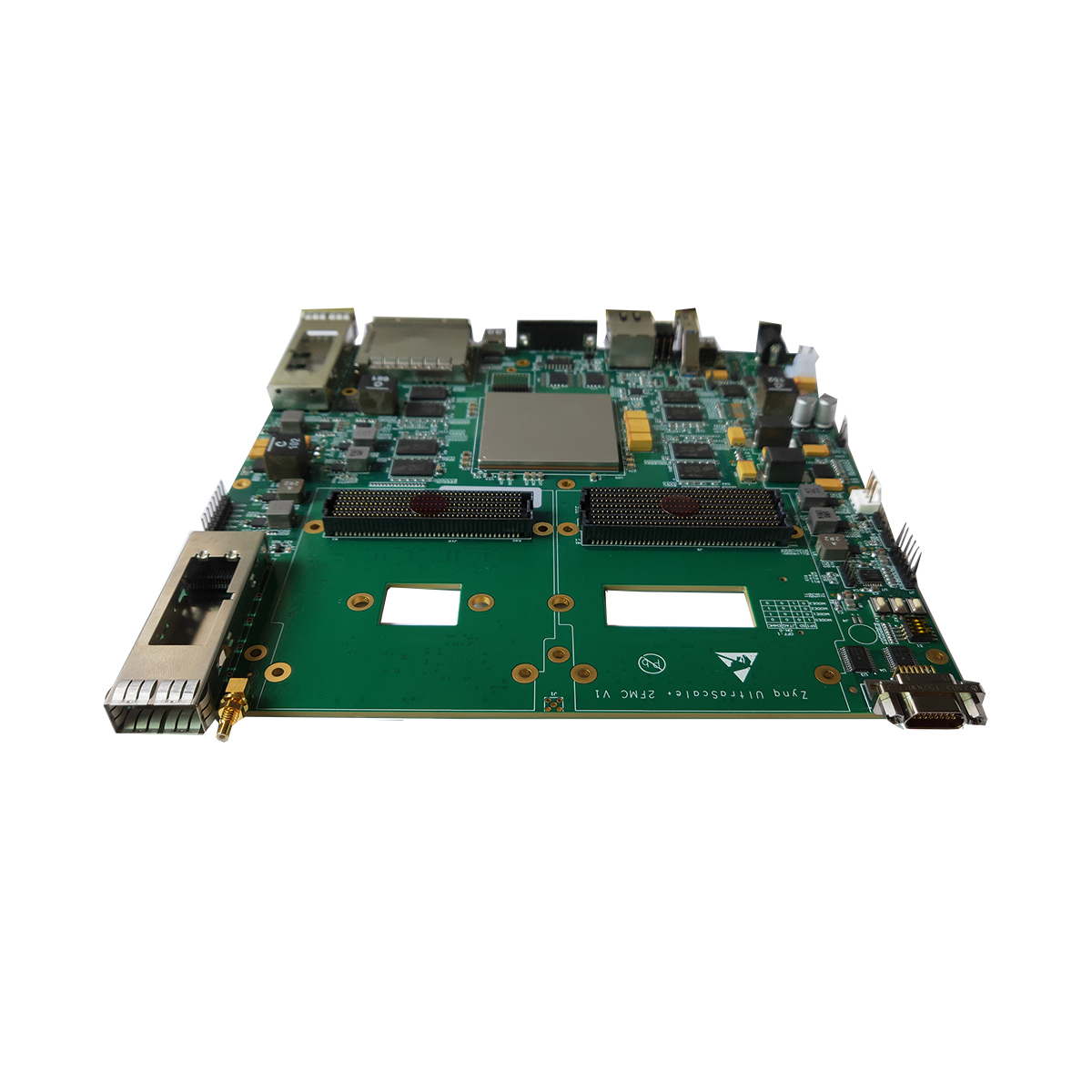

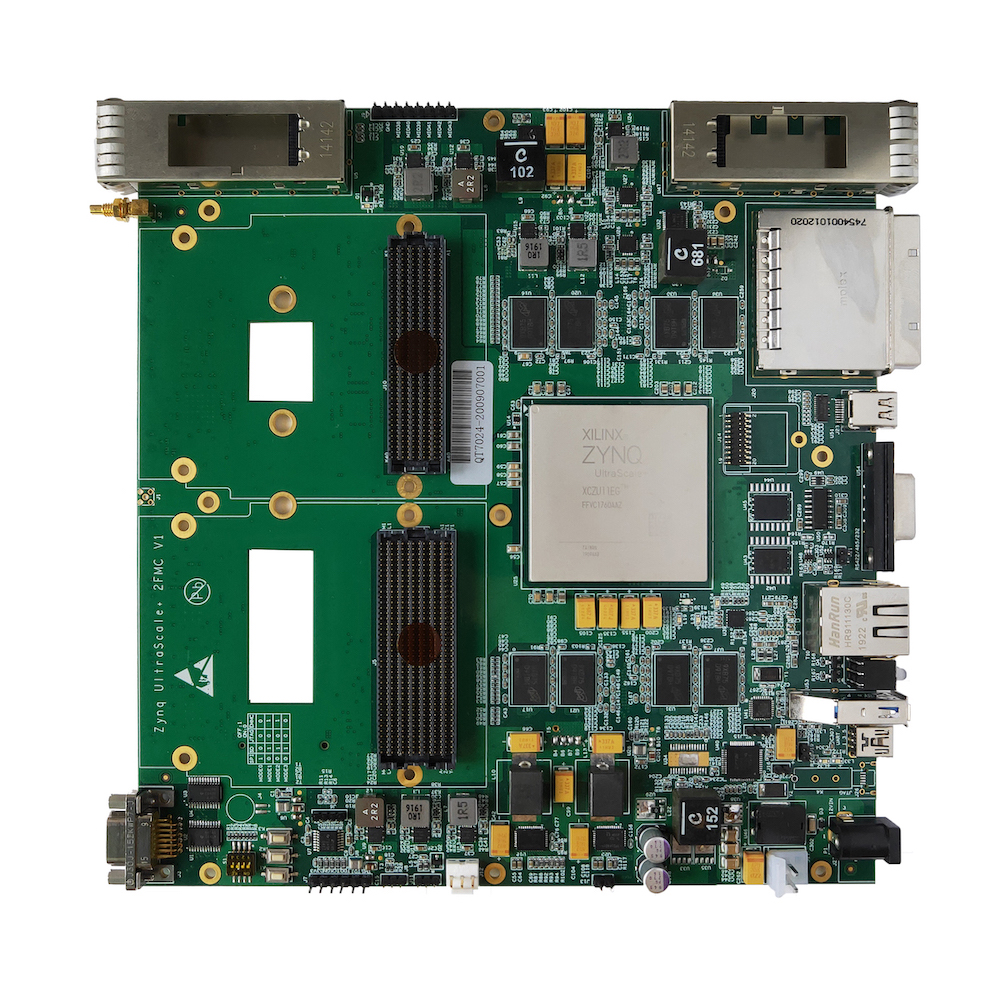

QT7024板卡是一款高性能的FMC/FMC+载板。板载1个HPC形式的FMC连接器和1个HSPC形式的FMC+连接器。板卡选用了1片Zynq UltraScale+ MPSoC家族的XCZU11EG-2FFVC1760I芯片作为主控。其PS和PL各搭配1组9颗8bit 1GB的DDR4-2400的SDRAM(其中一颗作为ECC校验), PS端还搭配了2颗256Mb的SPI Flash。板卡还支持其他丰富的各种接口,一个M.2的SATA SSD接口,一个eMMC接口(也可配置成其他接口),一个Micro SD卡槽,一个标准RJ45的千兆网口,一个Mini USB转接UART接口,1个Micro USB转接JTAG下载口,1个SSMC形式的外部时钟输入接口,一个USB3.0接口,一个DB9串口,一个4pin的CAN BUS接口,一个Mini DP输出口。2个支持ZQSFP+的光纤口,1个J30J形式的13路3.3V标准GPIO接口,1个SSMC的普通IO口(也可作为RF信号输入),和1个8pin排针形式的PS端预留的6路1.8V的IO扩展口,可定义为GPIO/CAN/UART/IIC/SPI/PJTAG等接口。还有一个高速扩展口,可以支持PCIe 3.0x8的信号扩展。
