符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范,提供系列化的FMC接口产品:AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时,也有兼具AD、DA在一个子板的模块,如500MS/s AD, 1GS/s DA.....
产品分类:FMC板卡产品

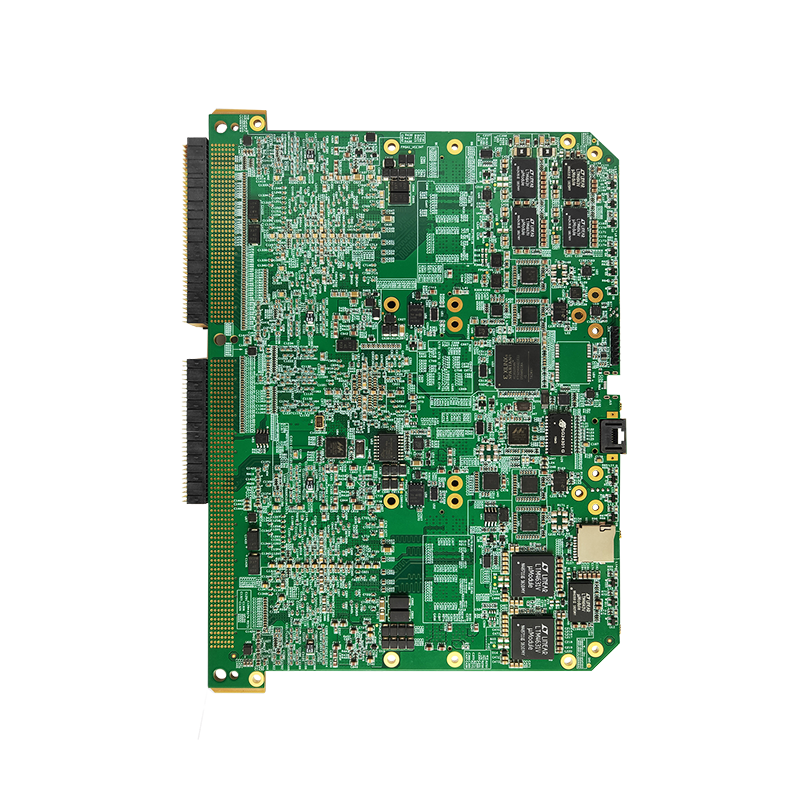

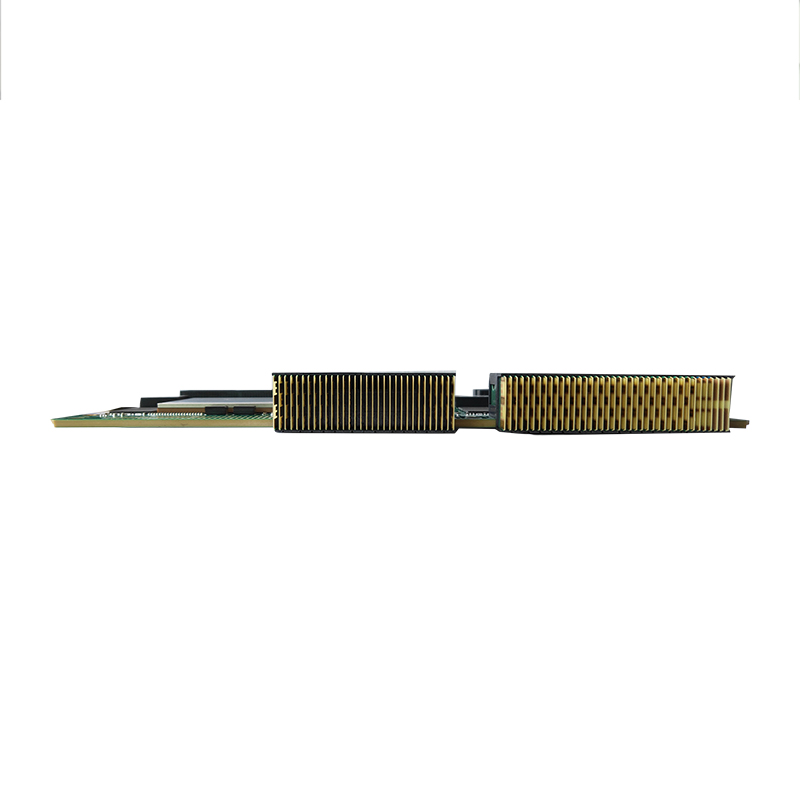

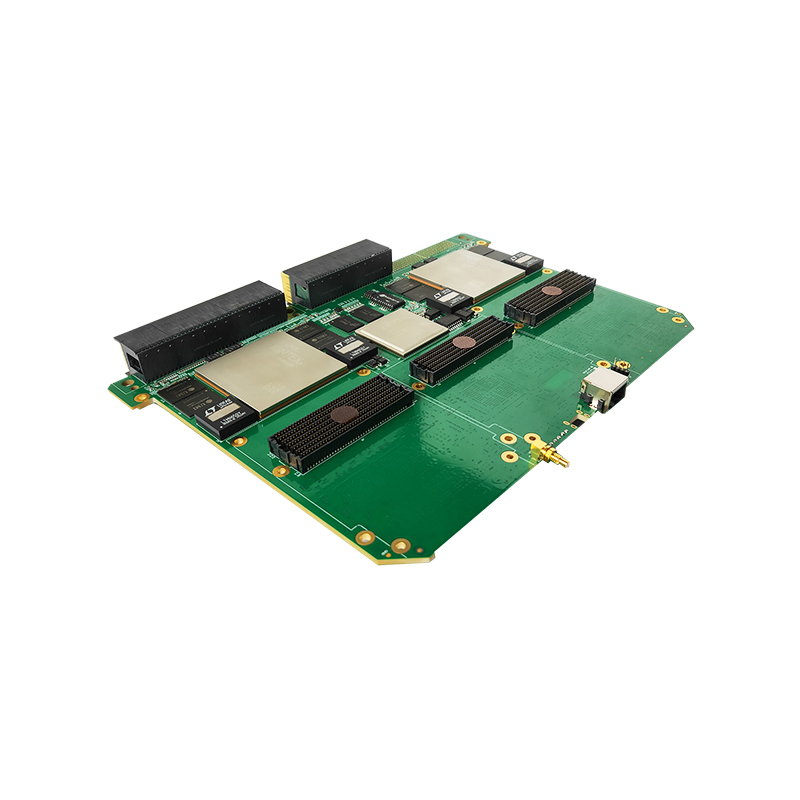

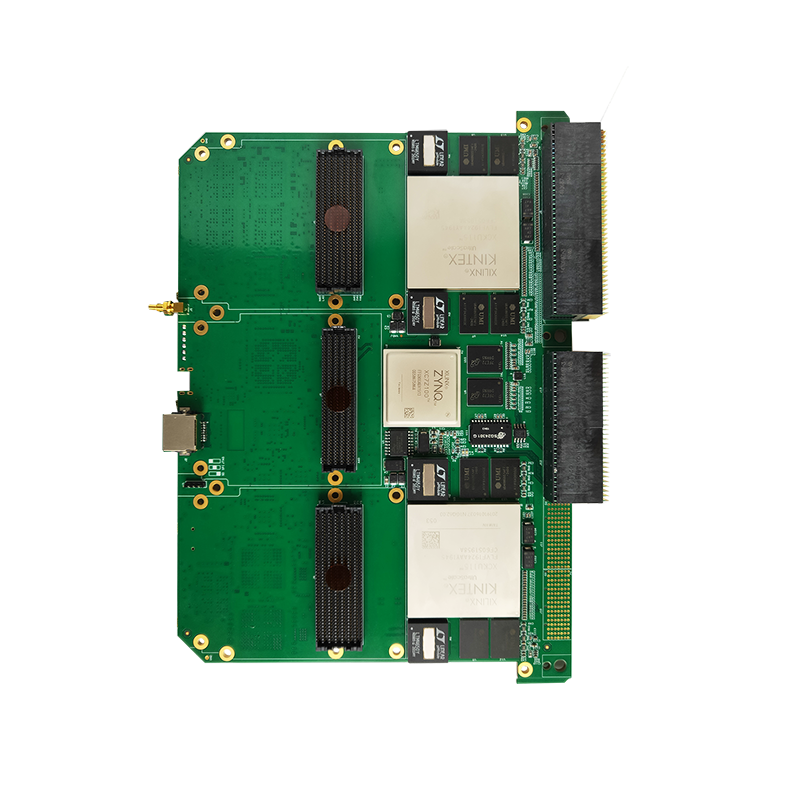

— FPGA默认为2片XCKU115-2FLVF1924I,1片XC7Z100-2FFG900和1片XC3S200AN-4FTG256,提供高性价比的丰富的逻辑资源; — FPGA也可根据需要选择XCKU085-2FLVF1924I,或者XCVU11P-2FLGF1924I和XC7Z045-2FFG900; — 提供1路FMC标准(VITA57.1)子卡接口,包括84对高速差分线(含4对差分时钟线)、10组共20对超高速DP差分对及2对超高速差分时钟线; — 提供2路FMC+标准(VITA57.4)子卡接口,每路FMC+接口包括84对高速差分线(含4对差分时钟线)、1组共2对参考时钟线、1组共2对同步时钟线、24组共48对超高速DP差分对及6对超高速差分时钟线; — 板载2组4GB的高速DDR4和1组2GB的高速DDR3缓存; — 板载4颗256Mb的SPIFlash; — 支持Micro SD卡加载程序; — 支持Micro USB转UART串口通信; — 支持6pin排针式JTAG调试接口; — 前面板预留一个RJ45接口,可以与到背板的2路千兆网信号中的1路二选一 — 具备功耗管理功能,具有待机模式和正常模式两种状态; — 具备通过背板的以太网/RS485/RS422/及其他自定义IO等程序升级总线在线更新FPGA程序的功能; — 1个SSMC形式的GPIO接口或者GPS_PPS接口; — 标准VPX背板供电,12V和5V独立的电源监控功能; — 标准6U尺寸VPX接口规范,支持多种协议;特意预留P5和P6不压接,可以满足部分非标需求; — 通用驱动库及开发程序包,支持多种操作系统; — 支持导冷散热;
— 高性价比 — 缩短开发周期 — 丰富的接口与FPGA资源 — 易于二次开发 — 易于搭建
— FPGA信号处理 — 实时多算法处理的在线测试验证 — 测试测量快速环境搭建 — 无线、国防应用
