QT7021

产品分类 PRODUCT CATEGORY

FMC板卡产品介绍

符合VITA 57的FMC接口,提供PEX6-COP可配置的输入输出。FMC接口全面支持高引脚数连接器,有超过80对LVDS直接连接到FPGA和10个通道每通道高达5 Gbps的传输速率。坤驰基于VITA 57规范，提供系列化的FMC接口产品：AD模块从250MS/s采样率到5GS/s, DA模块可达2.5GS/s更新率....同时，也有兼具AD、DA在一个子板的模块，如500MS/s AD, 1GS/s DA.....

产品分类：FMC板卡产品

产品简介：Virtex 7 690T+Zynq 020 双FMC 载板 寻求报价

主要规格
客户价值
应用领域

—处理和计算FPGA默认为XC7VX690T-2FFG1761I，控制FPGA默认为XC7Z020-CLG484，一起提供高性价比的丰富的逻辑资源；
—2种FPGA均可选择完全兼容的替代芯片；
—提供2路FMC标准（VITA 57.1）子卡接口，每路包括82对高速差分线（含2对差分时钟线）、10组共20对超高速DP差分对及2对超高速差分时钟线；
—XC7VX690T搭配2组每组5颗16bit /512MB的DDR3-1866的SDRAM（其中一颗作为ECC校验）和1颗256Mb的加载程序用的SPI Flash；
—XC7Z020的PS和PL分别搭配了2颗16bit/512MB的DDR3-1866的SDRAM，PS端还搭配了1颗256Mb的加载程序用的SPI Flash；
—板载1个1.27双排针（2*10）连接器，默认为EMMC接口，可配置成GPIO/CAN/UART/IIC/SPI/PJTAG等接口；
—板载1个Micro SD接口；
—支持1个Mini USB转UART串口和1个6pin的422串口；
—支持1个Micro USB转JTAG调试接口和1个6pin的JTAG口；
—1个J30J形式的13路GPIO接口和2个SSMC形式的普通IO口（其中1个也可作为RF信号输入）；
—板载2个RJ45千兆网口；
—支持2个QSFP+的光纤接口；
—板载一个能支持PCIe3.0 x4的高速扩展口；
—12V直流供电接口；
—支持功耗和温度检测功能；
—通用驱动库及开发程序包，支持多种操作系统；

— 高性价比。
— 缩短开发周期
— 丰富的接口与FPGA资源
— 易于二次开发
— 易于搭建

— FPGA信号处理

— 实时多算法处理的在线测试验证

— 测试测量快速环境搭建

— 无线、国防应用

概述
软件支持
FPGA相关
相关产品
应用案例
订货信息

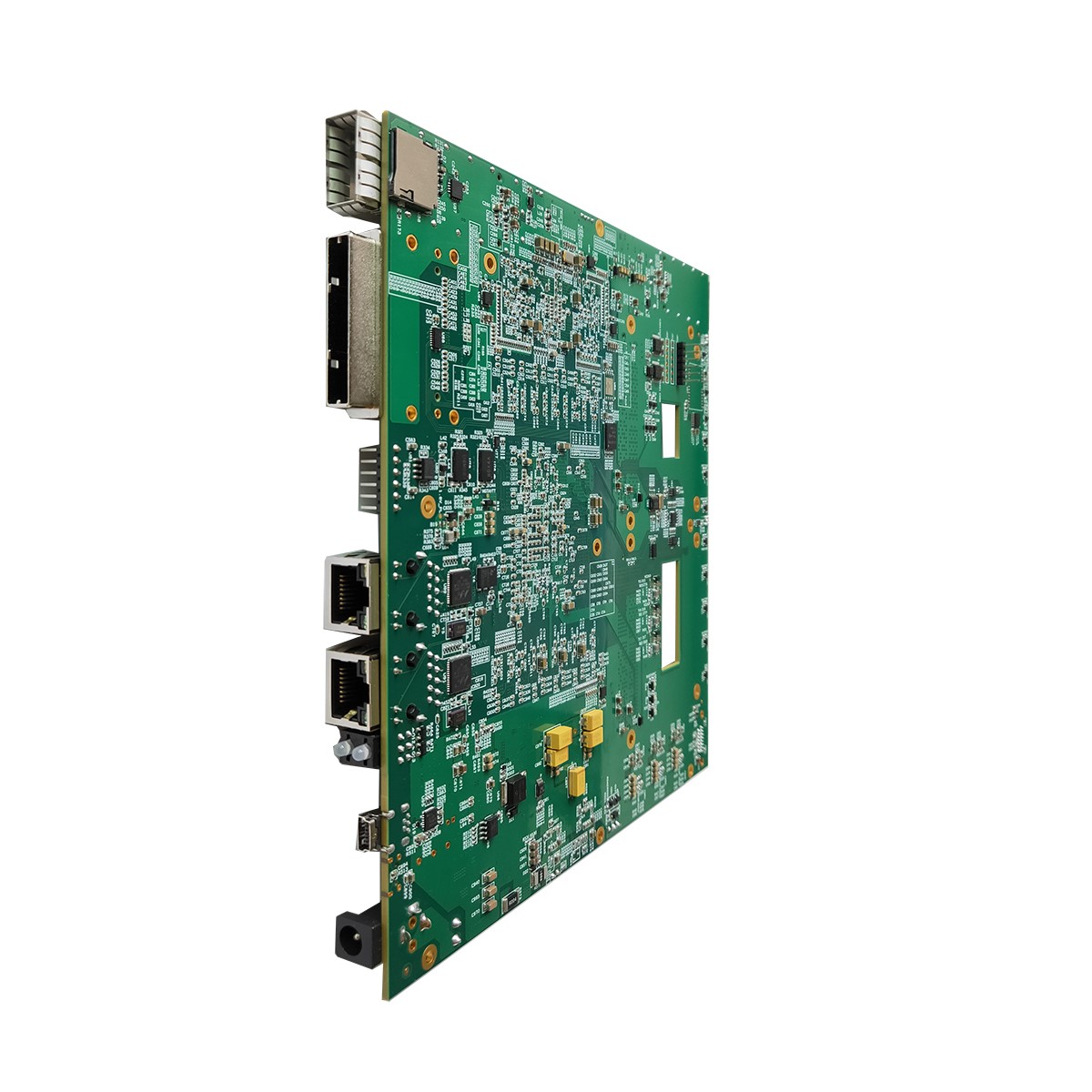

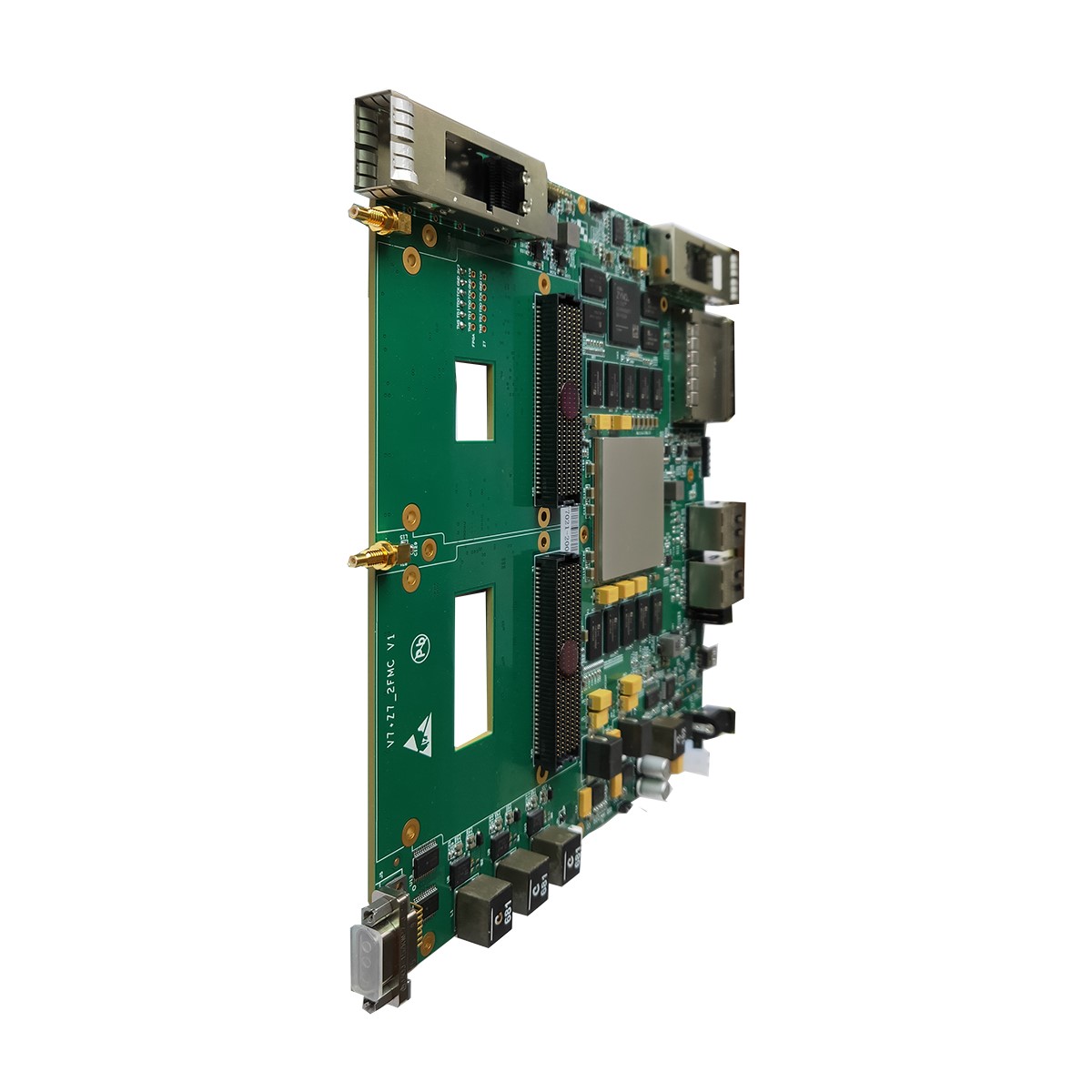

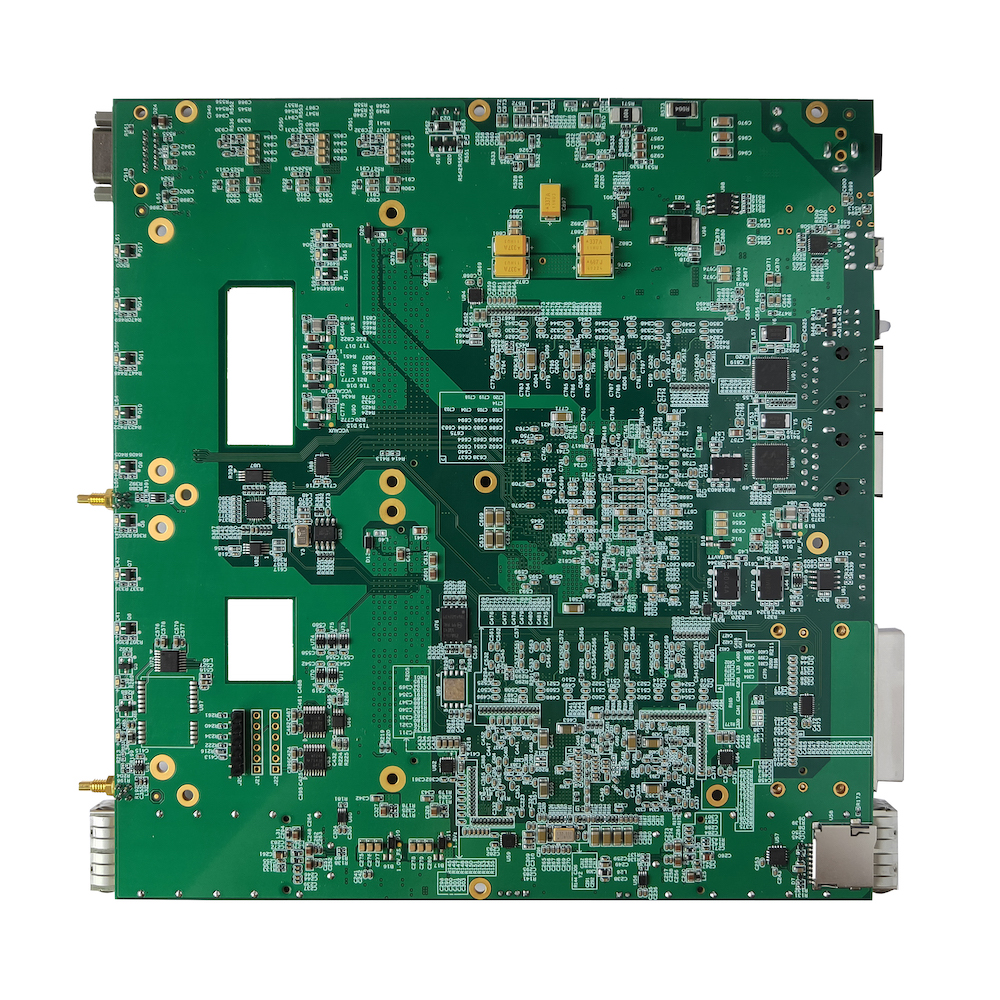

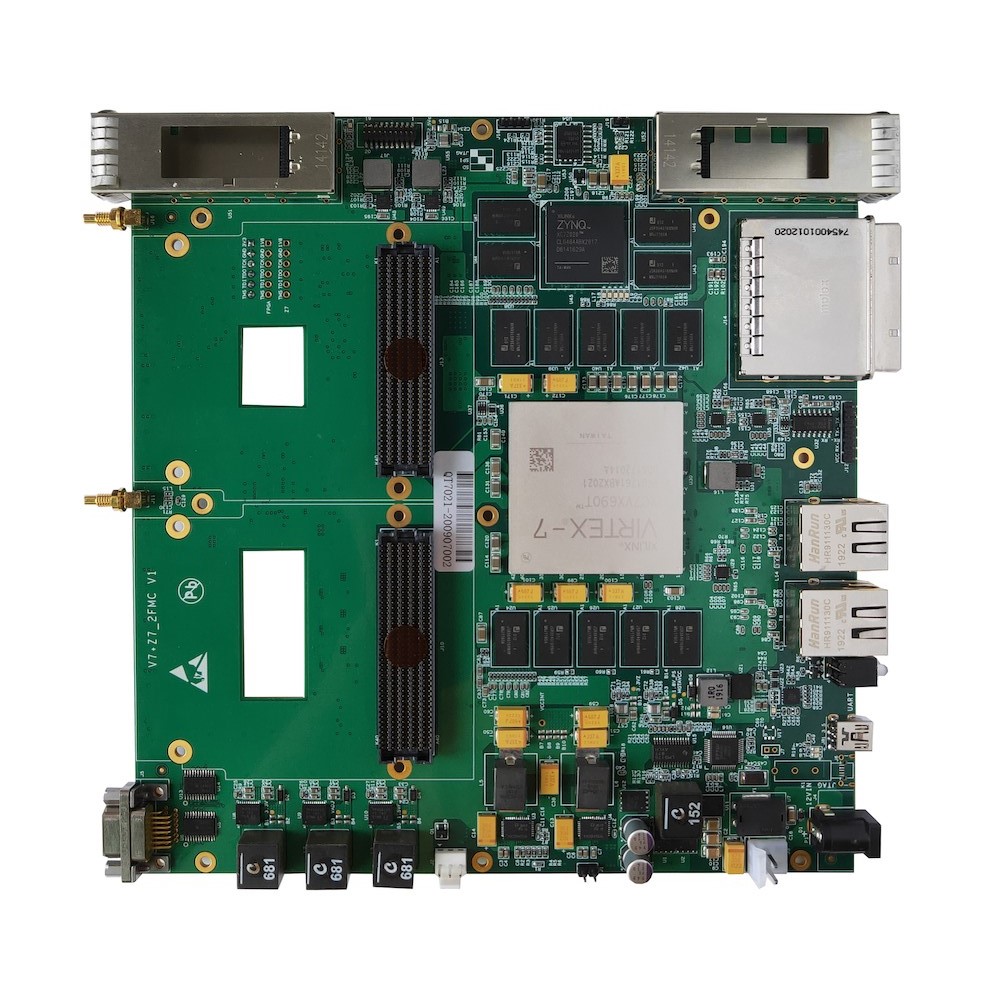

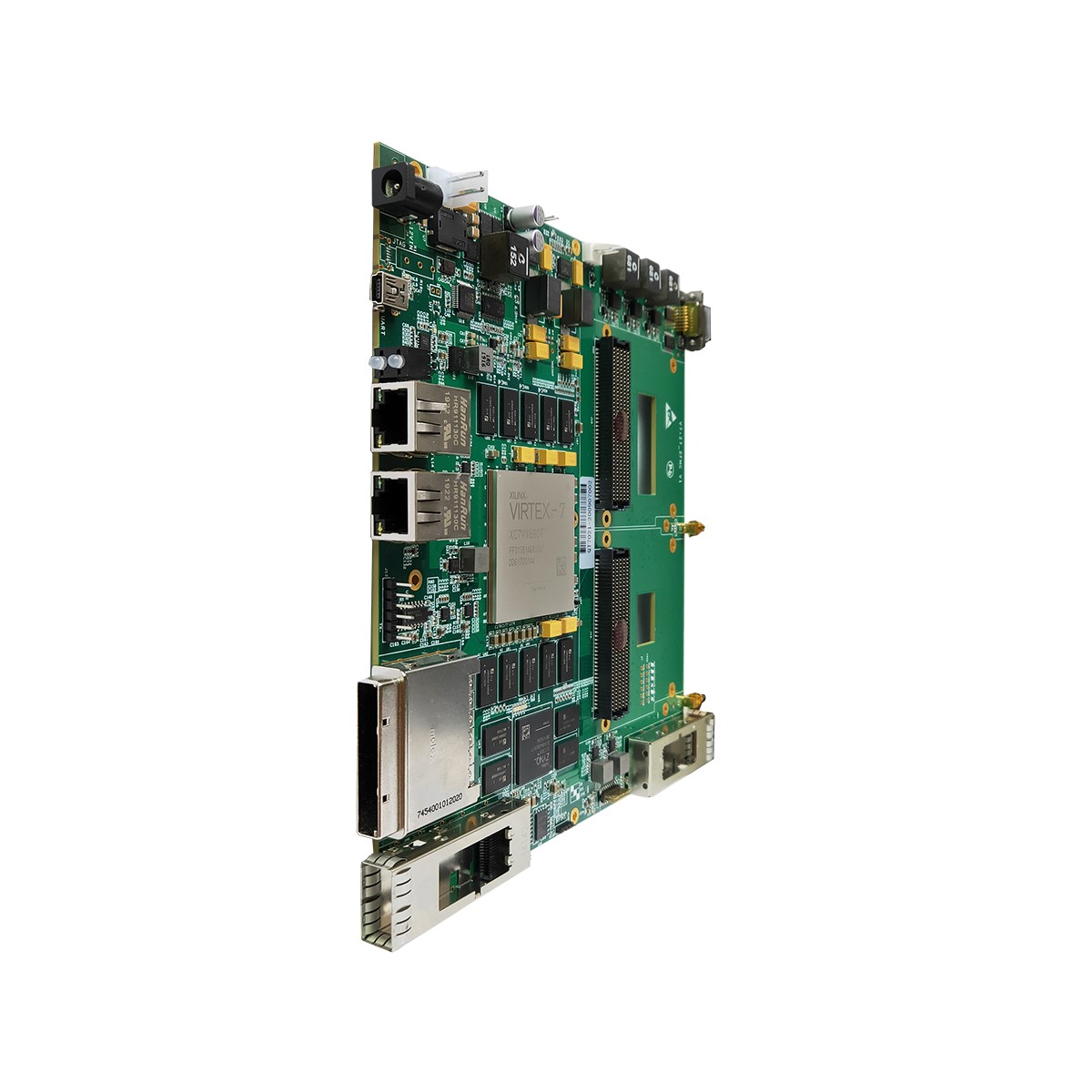

通用驱QT7021板卡是一款高性能的FMC载板。板载2个HPC形式的FMC连接器。板卡选用了1片Xilinx Virtex 7系家族中的XC7VX690T-2FFG1761芯片负责计算和处理，另外搭配一颗Zynq系列的XC7Z020-CLG484作为系统控制。XC7VX690T搭配了2组每组5颗16bit/512MB的DDR3-1866的SDRAM（其中一颗作为ECC校验），还搭配了1颗256Mb的SPI Flash加载程序，硬件预留1颗SPI Flash作为存储。XC7Z020的PS和PL分别搭配了2颗16bit/512MB的DDR3-1866的SDRAM，PS端还搭配了一颗256Mb的SPI Flash加载程序。板卡还支持其他丰富的各种接口，一个eMMC模块接口（也可配置成GPIO/CAN/UART/IIC/SPI/PJTAG等接口），一个Micro SD卡槽，2个标准RJ45的千兆网口，一个Mini USB转接UART接口，1个Micro USB转接JTAG下载口和1个6pin的JTAG口，1个6pin的422串口（预留支持选焊成232和485电路）， 2个QSFP+的光纤口，1个J30J形式的13路3.3V标准GPIO接口和2个SSMC形式的普通IO口（其中1个预留有GPS电路，可支持RF信号输入）。还有一个高速扩展口，可以支持PCIe 3.0x4的信号扩展。
QT7021通过2个HPC的标准FMC （VITA 57.1）接口向外部提供丰富、高速且可配置的数字I/O资源，其中每路FMC可提供82对高速差分线（含2对差分时钟线）、10组共20对超高速DP差分对及2对超高速差分时钟线，客户可以根据应用需求灵活地选择FMC子卡，比如ADC子卡、DAC子卡以及光纤子卡等。同时可支持Windows，Linux上位机驱动。便于构建灵活、高效的开发及使用环境。动库及开发程序包，支持多种操作系统；
