高速数据采集卡(HighSpeedDataAcquisitionCard)是相对于低速数据采集卡而言的,通俗讲,就是采样频率/采样率比较高的数据采集卡;
因为高速数据采集卡的采样频率接近一些仪器的工作频率,所以也归类为仪器的范畴,叫数字化仪(Digitizer)。
简单说,高速数据采集就是完成传感器电压模拟信号转换成数字信号,并把数字信号传输至计算机的电路板卡。
在不同的领域,高速数据采集卡的界定有所不同,比如在机械振动领域,1MS/s采样率可以算做高速数据采集范畴;而在雷达信号处理领域,1GS/s或可归为高速数据采集范畴。一般而言,10MS/s往上的采样率可称做高速数据采集卡。
目前业内板卡形态的高速数据采集卡,高的采样频率,有7GS/s、8GGS/s、10GS/s或12.5GS/s等。

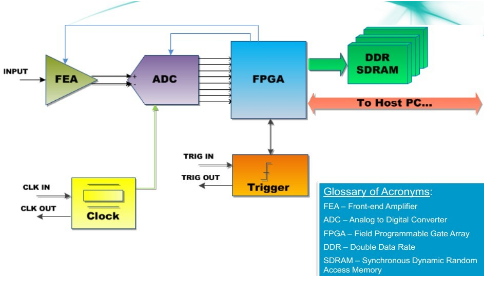

典型的高速数据采集卡一般由以下几大部分组成:AFE/FEA、AD、FPGA、时钟、DDR内存、总线接口等要素。
高速数据采集卡总线接口形式一般有:PCIExpress、compactPCI、PXI、PXIExpress、VPX、USB等。
选择高速数据采集卡时一般会从以下指标进行评估:采样率、精度、通道、总线接口、带宽、输入量程、耦合方式、FPGA是否开放等。
高速数据采集卡的应用领域一般有:激光、通信、雷达、超声、大型物理、电子对抗及其他数字信号领域。
高速数据采集卡设计中涉及关键技术一般有:

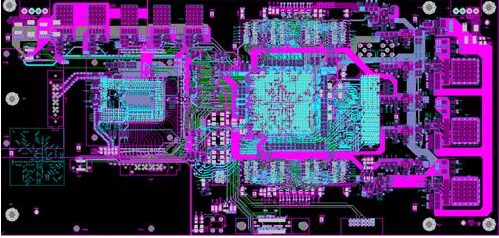

1 数模混合PCB设计技术:
电源完整性分析
信号完整性分析
PCB机械设计和散热设计

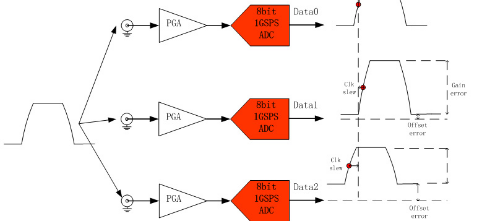

2 自适应校准时间交错采集技术
校正:
Clk slew
Gain error
Offset error

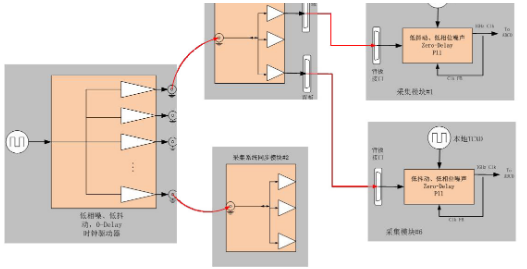

3 多通道同步采集技术
通道一致解决原理同时间
4 超低抖动时钟发生器技术

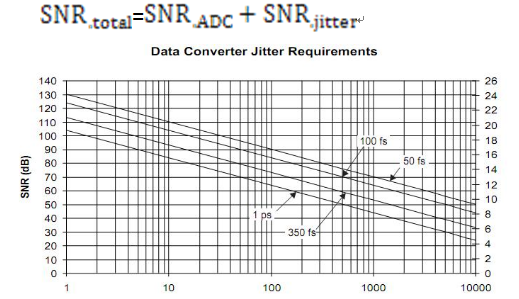

高速采集系统中,时钟抖动对ADC信噪比的影响:
5 低噪声电源设计技术:
系统电源的噪声一般包含:
开关电源的纹波;
开关电源的开关噪声;
线性稳压器的白噪声;
超低噪声电源的设计要点:
保障电源效率的同时调节开关摆率;
高PSRR LDO电路设计;
超宽带电源滤波器设计。

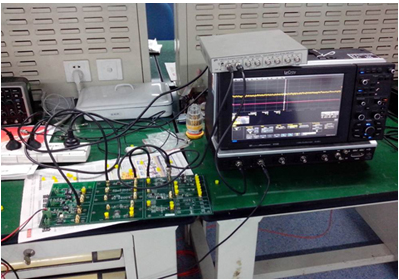

超低噪声电源系统测试环境
6 宽带模拟前端技术(FAE)
涉及的指标有:
AC/DC藕合
差分、单端变换
宽带小信号放大、程控增益放大器设计
低通、带通模拟滤波器设计
关心的设计指标有:
带宽
线性度
输入阻抗
带内平坦度
噪声系数

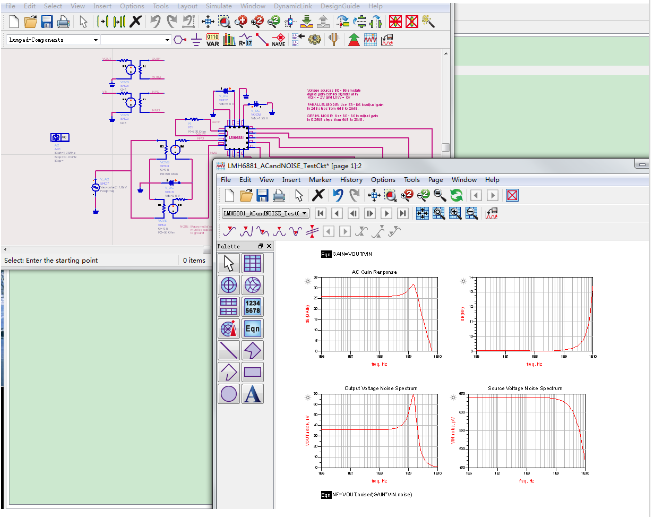

FAE电路仿真
